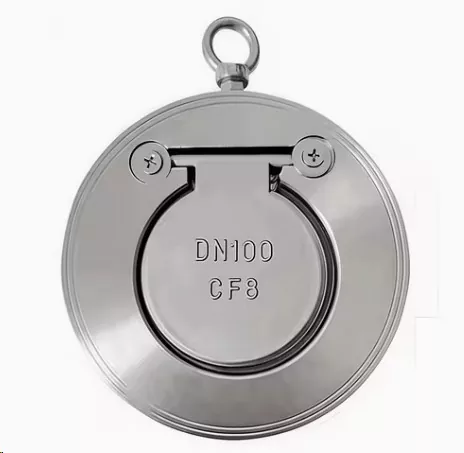

Kontrolni ventil z enim diskom

TheKontrolni ventil z enim diskomsprožilVentil Zhongguanje izjemno uporaben industrijski ventil. Njegova glavna funkcija je omogočiti tekočinam ali plinom, da tečejo samo v eno smer, kar preprečuje povratni tok.

Ta ventil je domiselno zasnovan, reagira zelo hitro in je enostaven za namestitev ter zavzame malo prostora. Lahko učinkovito nadzoruje smer pretoka vode, nafte ali plina. Uporablja se lahko v čistilnih napravah, elektrarnah, kemičnih tovarnah, ogrevalnih in klimatskih sistemih itd. Ta ventil je še posebej trden in lahko prenese visok tlak in visoke temperature. Ne pokvari se niti po dolgotrajni uporabi in je zelo zanesljiva izbira v industrijskih cevovodnih sistemih.

Tehnične prednosti: Zakaj izbrati naš nepovratni ventil z enim diskom?

priVentil Zhongguan, razumemo, da se o zanesljivosti v industrijskih okoljih ni mogoče pogajati. NašKontrolni ventil z enim diskomni le sestavni del; je varnostno jamstvo za vaš celoten cevovodni sistem.

1. Ultra-kompaktna oblika rezin

Najbolj značilna lastnost našegaKontrolni ventil z enim diskomje njegova majhnost in odlična zmogljivost proti povratnemu toku. Za razliko od obsežnih tradicionalnih protipovratnih ventilov smo sprejeli napredneoblikovanje v obliki rezin. Tako kot sendvič je ventil vpet neposredno med dve cevni prirobnici. To znatno prihrani prostor ter zmanjša težo in stroške namestitve-2 .

2. Visokokakovostni material

Izdelujemo standardKontrolni ventil z enojno ploščoz uporabo visokokakovostnihOgljikovo jeklo WCB(lito jeklo). Ta material je izjemno trpežen in omogoča, da ventil prenese težka okolja, visok pritisk in ekstremne temperature.Potrebujete več?Nudimo ulivanje po meri zNerjaveče jeklo (SS304, SS316) , Aluminijasta bronastain druge zlitine glede na jedkost vašega medija-1 .

3. Dinamično tesnjenje in hiter odziv

Disk znotrajKontrolni ventil z enim diskomima zelo občutljiv odziv. Ko tekočina ali plin teče naprej, se disk takoj odpre z minimalnim uporom (nizek padec tlaka). V trenutku, ko se tok ustavi ali obrne, se disk vrne nazaj (s pomočjo gravitacije ali sile vzmeti), da tvori tesno tesnilo, ki preprečuje destruktivnovodno kladivopoškodbe-2 .

Specifikacije izdelka in podatkovni list

Aplikacije: kje ga lahko uporabite?

Ta vsestranski ventil se uporablja v številnih industrijskih okoljih. Uspešno smo dobavili našeNepovratni ventili z enim diskomna naslednje sektorje:

• Naprave za čiščenje vode: uporabljajo se v sistemih za oskrbo z vodo za preprečevanje kontaminacije povratnega toka -2.
• HVAC in avtomatizacija zgradb: vgrajena v ogrevalne in klimatske sisteme za ohranjanje toplotne učinkovitosti.
• Elektrarne: bistvenega pomena v hladilnih sistemih za zagotovitev, da hladilna voda ne teče nazaj, ščiti opremo generatorja -2.
• Petrokemija: varno skrbi za transport nafte in plina po cevovodih.

Študija primera: Zaščita črpalke

Črpališče v jugovzhodni Aziji je imelo ponavljajoče se zastoje črpalke zaradi vzvratnih sunkov. Prej so uporabljali počasne in težke povratne ventile. Njihov sistem smo zamenjali z našimKontrolni ventil z enim diskom. Funkcija hitrega zapiranja je odpravila vodni udar, lahka zasnova pa je olajšala namestitev v njihovi natrpani črpalni sobi.rezultat:Nič napak črpalke v zadnjih 18 mesecih.

Kako deluje povratni ventil z enim diskom

Mehanizem je preprost, a zelo učinkovit:

1. Napredni tok: Pritisk medija (voda/olje/plin) potisne disk s sedeža. Tečaj se rahlo vrti, kar omogoča polni pretok.
2. Povratni tok: Ko tlak navzgor pade ali se obrne, povratni tok potisne disk nazaj proti sedežu.
3. Tesnjenje: disk se takoj zapre, ustvari tesno tesnilo in popolnoma ustavi povratni tok -2.

Trije strogi tovarniški testi

Naša tovarna uporablja sistem nadzora kakovosti, ki tekmuje z mednarodnimi standardi. Vsak ventil, ki ga proizvedemo, mora opraviti tri stroge "preglede", preden zapusti tovarno:

1. Preizkus preprečevanja povratnega toka: Zagotavljamo, da se v trenutku, ko se tok ustavi, disk popolnoma usede, stopnja puščanja pa je 0 %.
2. Visokotlačni preskus lupine: Za testiranje ulitka uporabljamo višji tlak od dejanskega delovnega tlaka. To zagotavlja, da telo ne bo počilo ali se potilo.
3. Simulacija splošne zmogljivosti: simuliramo pogoje v cevovodu v realnem svetu, da zagotovimo gladko odpiranje diska in tesno zapiranje brez lepljenja.

Ventil Zhongguan je pridobil licenco TS za proizvodnjo posebne opreme, ISO9001, ISO14001 in OHSAS18001 -1. Sprostijo se samo ventili, ki prestanejo te tri stopnje.

Prilagodljivost namestitve

Vemo, da je vsak plinovod drugačen. NašKontrolni ventil z enim diskomprilagaja vam.

• Horizontalne cevi: Standardna namestitev.
• Vertikalne cevi: Ventil odlično deluje pri aplikacijah z navpičnim tokom navzgor. Disk se učinkovito zapre zaradi gravitacije ali teže povratnega toka, ko se črpalka ustavi -2.

Prilagajanje in prednosti dobavne verige

Ventil Zhongguanje integracija dobavne verige severnih ventilov (lito železo) in južne dobavne verige industrijskih ventilov (lito jeklo/nerjavno jeklo)-1 .

Ponujamo storitve po meri:

• Posebni materiali: Potrebujete rokovanje z jedkimi kemikalijami? Za disk in telo lahko preklopimo na nerjaveče jeklo 316.
• Podaljšano steblo: za vgradnjo pod zemljo.
• Actuator Ready: integracija s položajnimi mejnimi stikali za avtomatizirane sisteme (na zahtevo).

Naša zaveza:Ne osredotočamo se samo na lastno proizvodnjo dušilnih loput, temveč tudi na integracijo celotne dobavne verige ventilov, da bi našim strankam zagotovili bogatejšo linijo izdelkov in bolj premišljeno storitev.

Pogosta vprašanja o povratnih ventilih z enim diskom

V1: Kakšna je glavna razlika med povratnim ventilom z enim diskom in povratnim ventilom z dvojnim diskom?
A1:NašKontrolni ventil z enim diskom(Nihajni tip) na splošno zagotavlja tesnejše tesnjenje proti nizkotlačnemu povratnemu toku in je bolj trpežen proti "zasukanju" pri večjih velikostih (DN200+). Zasnova z enojno ploščo nudi večjo površino pretoka v primerjavi z nekaterimi vzmetnimi dvojnimi ploščami.

V2: Ali lahko ta ventil namestim navpično?
A2:Da, priporočljivo je za navpične cevovode, kjer je smer tokaod spodaj navzgor. Vendar pa je ključnega pomena, da preverite puščico pretoka, označeno na ohišju ventila. Za navpične padce od vrha do dna je morda bolj primeren tip z vzmetjo.

V3: Kako izberem pravo oceno tlaka?
A3:Ponujamo ocene od PN10 do PN40. Naši inženirji običajno svetujejo, da izberete oceno, ki je enaka ali višja od najvišjega tlaka vašega cevovoda. Za visokotlačno paro ali olje je WCB material minimalni standard.

V4: Ali je izdelek strogo v skladu z mednarodnimi standardi?
A4:ja Čeprav je naša osnovna zasnova odlična, lahko izdelamo svojeKontrolni ventil z enim diskomupoštevatiGB, ANSI, JIS, DIN ali BSstandardi, ki temeljijo na vaših zahtevah glede vrtanja prirobnic-1 .

Pošlji povpraševanje

Ventil Zhongguan: Zanesljiva kakovost, prilagojene rešitve.

Imamo dve proizvodni bazi (Tianjin in Wenzhou) z več kot 19-letnimi izkušnjami. Zagotavljamo hitro dostavo in visoko kakovost izdelkov.
