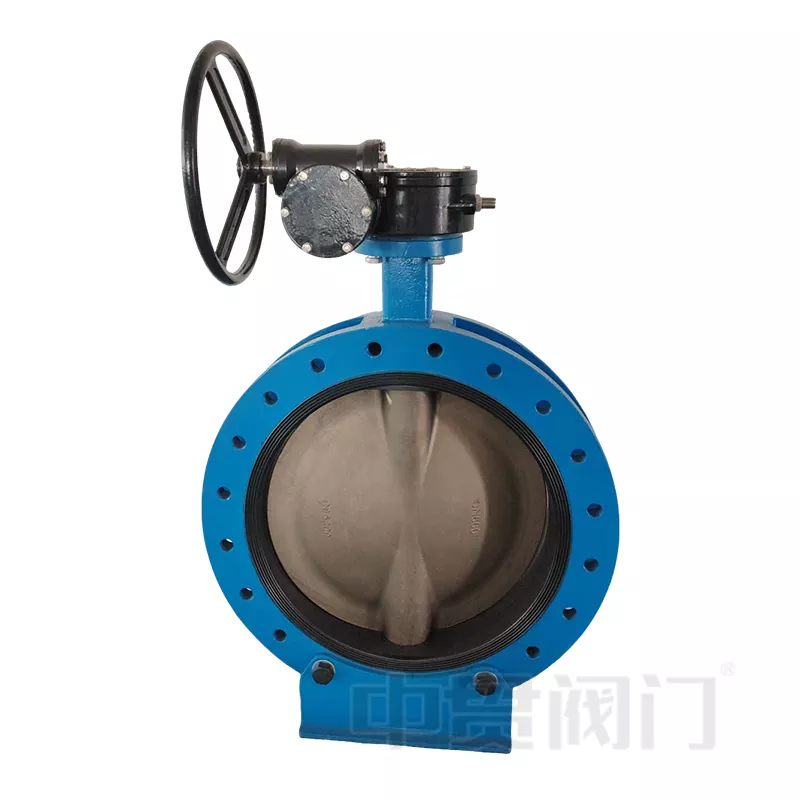

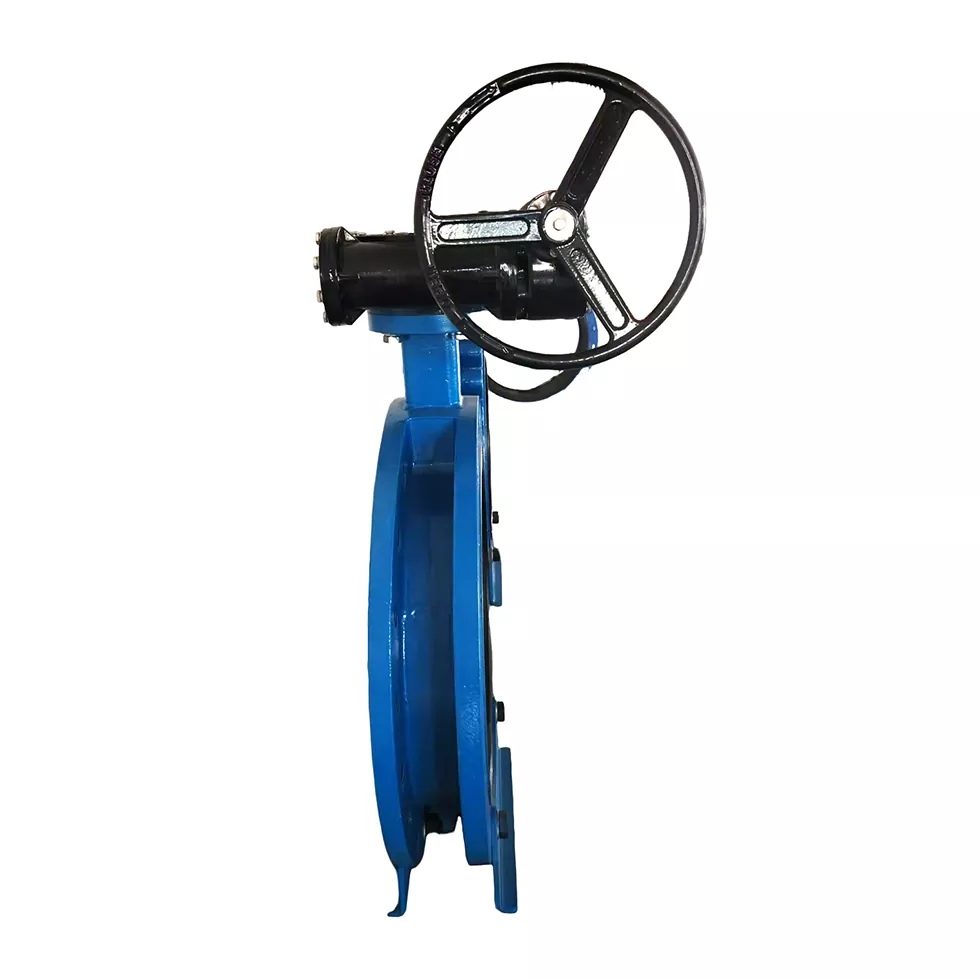

Metuljna loputa Zhongguan Lugje zasnovan za cevovodne sisteme, ki zahtevajo prilagodljivo namestitev, zanesljivo zapiranje in priročno vzdrževanje. Običajno je izbrana kot sredinska struktura metuljnega ventilačiščenje vode, HVAC kroženje, industrijski cevovodi in aplikacije, kjer je treba ventil odstraniti ali servisirati, ne da bi to vplivalo na celotno razporeditev cevovoda.

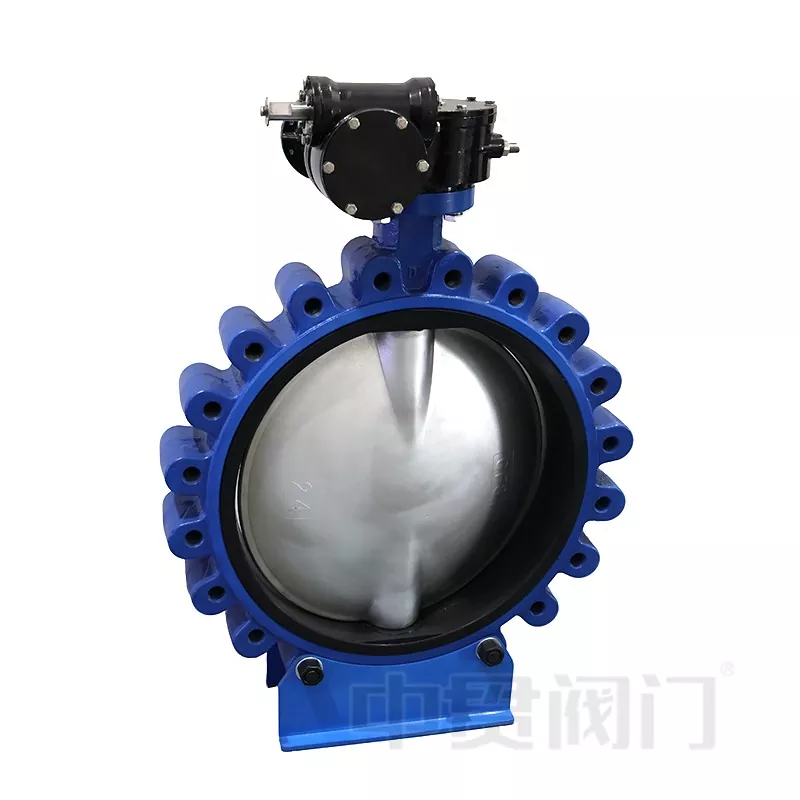

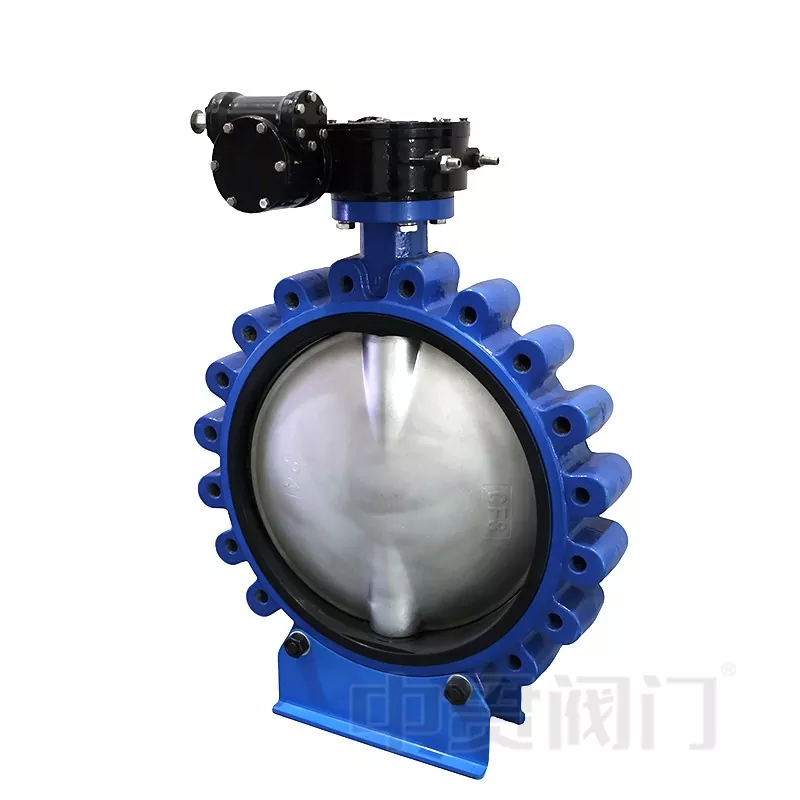

V primerjavi z metuljnimi ventili na rezine jezasnova povezave z ušesiuporablja navojne luknje na telesu ventila, da omogoči neodvisno pritrditev prirobnice. Ta struktura je posebej primerna za namestitev na koncu linije, izolacijske odseke opreme in cevovode, kjer bo med vzdrževanjem morda treba odstraniti eno stran povezave.
Telo ventila je mogoče izdelati iznodularna litina, GGG50, nerjavečega jekla ali ogljikovega jekla glede na zahteve glede tlaka, lastnosti medija in korozijske pogoje. Struktura ušes porazdeli obremenitev povezave skozi več pritrdilnih točk, kar izboljša stabilnost namestitve v cevovodih, ki so izpostavljeni vibracijam ali pogostemu delovanju.
Disk ima kompaktno okroglo obliko in se vrti za približno 90° med popolnoma odprtim in popolnoma zaprtim položajem. Diske iz nerjavečega jekla ali druge združljive materiale je mogoče izbrati glede na medij cevovoda za izboljšanje odpornosti proti koroziji in učinkovitosti storitev.
Steblo ventila prenaša delovni moment med aktuatorjem in diskom. Centrirana razporeditev gredi zmanjšuje strukturno kompleksnost in podpira nemoteno delovanje z ročnimi, pnevmatskimi ali električnimi metodami aktiviranja.
EPDM, NBR, PTFEin druge tesnilne materiale lahko izberete glede na medij. EPDM se običajno uporablja za aplikacije na vodni osnovi, NBR je primeren za pogoje, povezane z oljem, medtem ko PTFE velja za močnejše zahteve glede kemične odpornosti.
V sistemih za oskrbo z vodo in kanalizacijo so lopute z ušesi običajno izbrane zaradi svoje kompaktne strukture in enostavnega vzdrževanja. Konfiguracije sedežev EPDM se pogosto uporabljajo za sisteme sveže vode, kanalizacije in splošnega kroženja vode, kjer so zahteve glede kemične združljivosti zmerne.
HVAC in industrijski hladilni cevovodi običajno zahtevajo pogosto odpiranje in zapiranje. Zaradi 90° vrtljive zasnove, nizkega delovnega navora in kompaktne vgradne dolžine so metuljasti ventili primerni za sisteme za regulacijo cirkulacije z omejenim prostorom za namestitev.
Za industrijske cevovode, ki vsebujejo jedke ali posebne medije, je treba konfiguracijo ventila izbrati glede na kemično združljivost med materialom sedeža in medijem. Sedeži na osnovi PTFE se lahko upoštevajo za močnejša kemična okolja, medtem ko se materiali NBR in FKM uporabljajo za aplikacije, povezane z oljem.
Pomorski in energetski sistemi pogosto zahtevajo ventile, odporne proti koroziji, in udoben dostop za vzdrževanje. Struktura priključka z ušesi omogoča lažjo izolacijo in zamenjavo v cevovodih, kjer je prostor za vzdrževanje omejen.
Med delovanjem se disk vrti okoli osi stebla ventila. Ko je ventil popolnoma odprt, se disk poravna s smerjo toka cevovoda, zmanjša upor in omogoči prehod medija skozi z minimalnimi ovirami.
Pri zapiranju se disk zavrti za približno 90° in pritisne na tesnilni sedež, da ustavi pretok. Odvisno od zasnove ventila in tesnilnega materiala je mogoče doseči dvosmerno zapiranje.
Pri dušilnih aplikacijah je mogoče položaj diska nastaviti med odprtim in zaprtim položajem.
| Primerjava | Metuljna loputa tipa lug | Metuljasti ventil za rezine |
|---|---|---|
| Način povezave | Luknje z navojnimi ušesi omogočajo neodvisno pritrditev prirobnice | Nameščen med dvema prirobnicama s pomočjo vijakov |
| Vzdrževanje | Primerno za sisteme, ki zahtevajo lažjo odstranitev ventila ali namestitev na koncu | Bolj primeren za standardno namestitev cevovoda |
| Prostor za namestitev | Kompaktna zasnova z večjo prilagodljivostjo povezave | Lahek in pogosto uporabljen tam, kjer je prostor omejen |
| Tipične aplikacije | Priprava vode, HVAC, industrijski cevovodi, sistemi, občutljivi na vzdrževanje | Splošni vodovodni in komunalni cevovodi |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.se že več kot 19 let osredotoča na proizvodnjo ventilov, s proizvodnimi viri v Tianjinu in Wenzhouju, Zhejiang. Podjetje proizvajaloputevključno z vrstami rezin, ušes, U-predelov in prirobnic, z glavnimi proizvodnimi premeri v razponu od DN40 do DN1600.
Proizvodni proces vključuje sestavljanje ventila, testiranje tlaka, namestitev sedeža ventila, namestitev tulca gredi in označevanje izdelka. Zhongguan zagotavlja zahtevanoISO certifikatiza proizvedene ventile in lahko zagotoviSedeži ventilov s certifikatom WRASkadar je to potrebno.
Na življenjsko dobo lopute z ušesom vplivajo predvsem pogoji delovanja, vključno z značilnostmi medija, temperaturo, spremembami tlaka, pogostostjo delovanja in kakovostjo namestitve. Izbira združljivih tesnilnih materialov in vzdrževanje ustreznih pogojev delovanja pomaga zmanjšati prezgodnjo obrabo tesnilnih komponent.
ja Metuljaste ventile tipa Lug je mogoče upravljati z ročnimi ročaji, upravljalniki zobnikov, pnevmatskimi aktuatorji ali električnimi aktuatorji v skladu z zahtevami za nadzor cevovoda. Izbira aktuatorja mora ustrezati zahtevam glede navora ventila, delovne frekvence in sistema avtomatizacije.
Zahtevane informacije običajno vključujejo velikost ventila, stopnjo tlaka, standard priključka, cevovodni medij, temperaturno območje, zahteve glede materiala sedeža in zahteve za aktuator. Te podrobnosti pomagajo določiti ustrezno konfiguracijo ventila in se izognejo napačni izbiri materiala.
Preprečevanje puščanja je odvisno od pravilne izbire ventila, ustreznega tesnilnega materiala, pravilne namestitve in rednega pregleda. Med namestitvijo je treba preveriti poravnavo cevovoda, pogoje prirobnične povezave in tuje delce okoli tesnilne površine, da ohranite učinkovitost tesnjenja.
