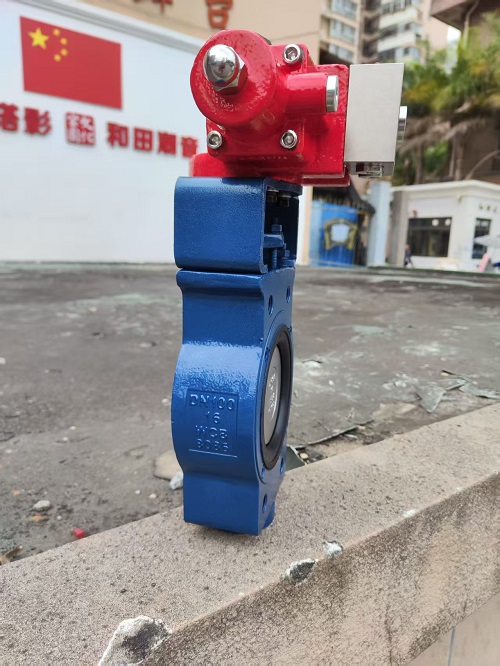

Ohišje WCB s pol ušesom in disk CF8 s hidravličnim aktuatorjem, ekscentrično loputo

Ohišje WCB s polovičnim ušesom in disk CF8 z ekscentričnim dušilnim ventilom s hidravličnim pogonom je visoko zmogljiv ventil, zasnovan za zahtevne aplikacije, ki zahtevajo hitro delovanje, zanesljivo tesnjenje in minimalno vzdrževanje. Z edinstveno ekscentrično zasnovo in hidravličnim pogonom je ta ventil idealen za ravnanje z visokimi diferenčnimi tlaki, hkrati pa zagotavlja gladko delovanje in podaljšano življenjsko dobo.

Značilnosti oblikovanja:

Tip ventila: dvojni prečni metulj z mehkim sedežem

Ekscentrični metuljasti ventil ima zasnovo z dvojnim zamikom, kjer je os stebla ventila zamaknjena od tesnilne površine in osi cevovoda. Ta inovativna zasnova zagotavlja, da se disk med odpiranjem hitro odklopi od sedeža, kar bistveno zmanjša trenje in obrabo ter podaljša življenjsko dobo tesnila ventila.

Offset dizajn:

Zamaknjena zasnova izboljša učinkovitost ventila, saj omogoča premikanje diska z minimalnim uporom, kar zagotavlja bolj gladko delovanje in zmanjšuje mehansko obrabo. Rezultat je ventil, ki zagotavlja visoko zmogljivost in zahteva manj vzdrževanja.

Tesnilni sistem:

Odporen mehak sedež:

Ventil uporablja prožen mehak sedež, ki je običajno izdelan iz materialov, kot so EPDM, NBR, PTFE itd. Ta zasnova mehkega sedeža zagotavlja odlično elastično tesnjenje, kar omogoča dvosmerno ničelno puščanje. Izpolnjuje stroge standarde tesnjenja, kot je ANSI razred VI, zaradi česar je zelo zanesljiv za široko paleto industrijskih aplikacij.

Specifikacije materiala:

Material telesa

Telo ventila je izdelano iz ogljikovega jekla WCB, ki zagotavlja močno strukturno celovitost in odlično odpornost na splošne pritiske. Ta material zagotavlja vzdržljivost v okoljih z velikimi zahtevami, vključno z industrijami z visokimi pretoki ali abrazivnimi mediji.

Material diska

Plošča ventila je izdelana iz nerjavečega jekla CF8 (304), znanega po odlični odpornosti proti koroziji, visoki trdnosti in vzdržljivosti. Polirana ali prevlečena površina diska zagotavlja tesen stik z mehkim sedežem za zanesljivo tesnjenje, hkrati pa zagotavlja odpornost proti koroziji in obrabi.

Oblikovanje povezave:

Telo s pol ušesom:

Ta ventil ima zasnovo telesa s polovičnim ušesom, ki omogoča enostavno namestitev in demontažo. Zasnova s ​​polovičnim ušesom vključuje narezane luknje za ušesa, kar omogoča namestitev ventila s pomočjo skoznih vijakov, podobno kot ventil z rezinami. Ključna prednost te zasnove je zmožnost podpiranja ventila med demontažo cevovoda, kar olajša vzdrževanje brez popolne odstranitve ventila iz sistema.

Aktivacija:

Hidravlični aktuator:

Ventil je opremljen s hidravličnim aktuatorjem, ki ponuja visok navor in hiter odziv za aplikacije, ki zahtevajo hitro delovanje ventila ali ravnanje z visokim diferenčnim tlakom za odpiranje. Hidravlični aktuator je idealen za sisteme, ki zahtevajo višjo stopnjo nadzora in zmogljivosti, kot so naftovodi in plinovodi, kemična predelava in druge industrijske aplikacije.

Hidravlična integracija:

Ta aktuator je mogoče neposredno integrirati v hidravlične krmilne sisteme, kar zagotavlja brezhibno delovanje in večji nadzor nad gibanjem ventila. Zasnovan je tako, da zagotavlja visoko učinkovitost in minimalno porabo energije, hkrati pa povečuje zanesljivost delovanja.

Aplikacije:

Čiščenje vode in odpadne vode

Naftna in plinska industrija

Kemična predelava

Elektrarne

HVAC sistemi

Celulozna in papirna industrija

Farmacevtika in predelava hrane

Ključne prednosti:

Minimalna obraba: ekscentrična oblika zmanjšuje trenje, podaljšuje življenjsko dobo tesnil in zmanjšuje zahteve po vzdrževanju.

Dvosmerno ničelno puščanje: prožna mehka oblika sedeža zagotavlja delovanje brez puščanja v obe smeri.

Hitro in učinkovito delovanje: s hidravličnim aktuatorjem zagotavlja ventil hitre odzivne čase, kar je idealno za visokotlačne in hitro delujoče aplikacije.

Enostavno vzdrževanje: zasnova s ​​polovičnim ušesom omogoča enostavno odstranitev in ponovno namestitev ventila med rutinskim vzdrževanjem, kar prihrani čas in stroške dela.

Odpornost proti koroziji: disk iz nerjavečega jekla CF8 in telo iz ogljikovega jekla WCB zagotavljata vzdržljivost in odpornost proti koroziji v težkih okoljih.

Tehnični podatki:
