Zaklopki metuljevso bistvene komponente v različnih industrijskih aplikacijah, ki zagotavljajo učinkovito nadzor pretoka v cevovodih. Njihova preprosta zasnova, zanesljivost in stroškovno učinkovitost so priljubljena izbira za uravnavanje tekočin in plinov. Spodaj razdelimo strukturo, načelo delovanja in ključne specifikacije ventilov metuljev, da vam pomagajo razumeti njihovo funkcionalnost in prednosti.

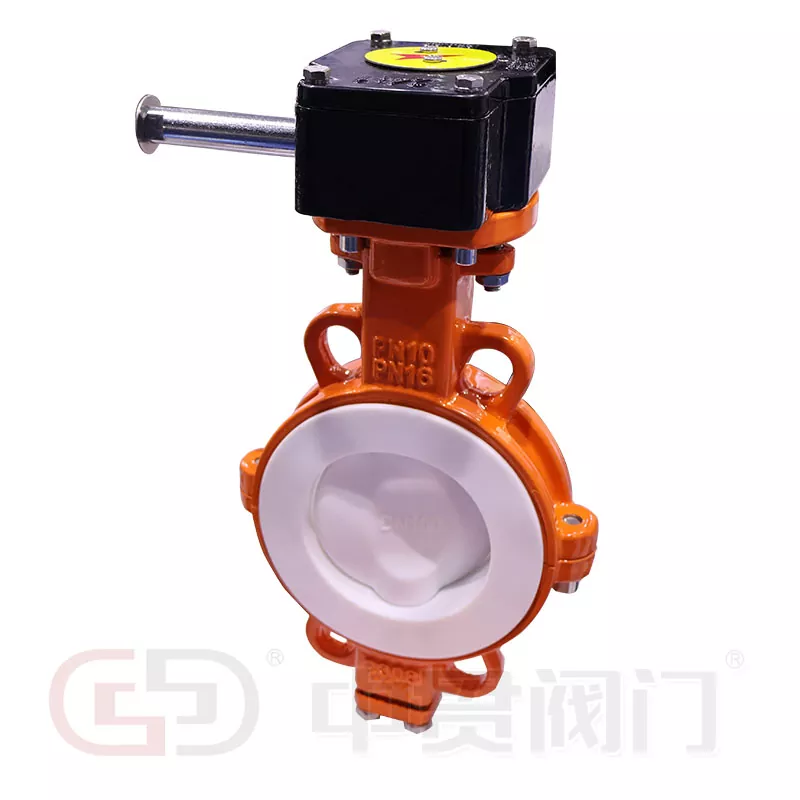

Zaklopk za metulje je sestavljen iz več temeljnih delov:
Telo: Običajno iz materialov, kot so lito železo, nerjavno jeklo ali PVC, telo vsebuje notranje komponente.
Disk: Krožni disk, nameščen na vrteči se gred, ki nadzoruje tok z vrtenjem znotraj telesa ventila.
Steblo: Priključi disk z aktuatorjem in omogoča vrtenje.
Sedež: Omogoča tesno tesnilo med diskom in telesom, ko je ventil zaprt. Skupni materiali vključujejo EPDM, Viton ali PTFE.
Aktuator: Ventil upravlja ročno, električno ali pnevmatično, da zavrti disk.
Delovanje ventila metulja je enostavno. Ko aktuator vrti steblo, se disk premakne bodisi vzporedno bodisi pravokotno na tok. V odprtem položaju se disk poravna s tokom, kar omogoča minimalni padec tlaka. Ko je zaprt, se disk vrti za 90 stopinj, da popolnoma blokira tok. Delovanje četrtletja zagotavlja hitro izklop ali ureditev, zaradi česar so ventili za metulje idealne za aplikacije, ki zahtevajo hiter odziv.
Metuljski ventili so na voljo v različnih velikostih, ocenah tlaka in materialih, ki ustrezajo različnim zahtevam. Spodaj je podroben pregled standardnih specifikacij:
Tabela 1: StandardVentil metuljaSpecifikacije
| Parameter | Podrobnosti |
|---|---|
| Razpon velikosti | 2 palca do 48 palcev |
| Ocena tlaka | Do 740 psi (razred 150/300) |
| Temperaturno območje | -40 ° F do 600 ° F (-40 ° C do 315 ° C) |
| Telesni materiali | Lito železo, nerjavno jeklo, nodutno železo, PVC |
| Materiali za diske | Nerjavno jeklo, aluminijasto bronasto, prevlečeno |
| Sedežni materiali | EPDM, NBR, Viton, PTFE |
| Operativne vrste | Ročica, prestava, električni, pnevmatski aktuatorji |
Seznam skupnih aplikacij:
Sistemi za čiščenje vode in odpadnih voda
Kemična in petrokemična industrija
HVAC in požarni sistemi za zaščito
Predelava hrane in pijače
Farmacevtske in sanitarne aplikacije
Metuljski ventili ponujajo več prednosti, vključno s kompaktnim dizajnom, lahkimi konstrukcijami in nizkimi zahtevami za vzdrževanje. Njihova sposobnost ravnanja z velikimi zmogljivostmi pretoka z minimalnim padcem tlaka je boljše od številnih alternativnih vrst ventilov. Poleg tega vsestranskost ventila za metulje omogoča, da dobro deluje tako v aplikacijah za utripanje kot v izklop/izklop.
Pri izbiri ventila metulja razmislite o dejavnikih, kot so združljivost tekočine, ocene tlačne temperature in metoda aktiviranja, da zagotovite optimalno delovanje. Z močnim gradnjo in učinkovitim delovanjem ostajajo metuljski ventili za inženirje in strokovnjake v industriji po vsem svetu.
