Koncentrični metuljasti ventil Zhongguannabava podpira čiščenje vode, kanalizacijo, morsko vodo, kroženje HVAC in industrijske cevovode, kjer so potrebni kompaktna struktura, ustrezni tesnilni materiali in stabilna zaporna zmogljivost.Zhejiang Zhongguan Valve Manufacture Co., Ltd.se že več kot 20 let osredotoča na proizvodnjo ventilov s proizvodnimi bazami v Tianjinu in Wenzhouju, Zhejiang. Podjetje združuje izkušnje s proizvodnjo metuljastih ventilov z regionalnimi viri dobavne verige ventilov, da zagotovi konfiguracije ventilov, ki temeljijo na različnih materialih cevovodov, značilnostih medijev in delovnih okoljih.
Koncentrična struktura se običajno uporablja v srednjetlačnih sistemih.
Cevovodi za vodo in kanalizacijo zahtevajo ventile, ki lahko ohranijo tesnjenje med dolgotrajnim delovanjem. Struktura elastičnega sedeža, uporabljena v zasnovi koncentričnega dušilnega ventila, je primerna za medije na vodni osnovi, ker je tesnilni material mogoče izbrati glede na kemične lastnosti cevovoda.
EPDMin sedeži HTEPDM so običajno izbrani za uporabo v sladki vodi, kanalizaciji in morski vodi zaradi njihove odpornosti na vodo, vremenske vplive in izpostavljenost ozonu. Poenostavljena notranja struktura tudi zmanjša območja, kjer se kopičijo usedline in delci.
Sistemi z morsko vodo zahtevajo pozornost korozijski odpornosti, ker lahko vsebnost soli pospeši propadanje materiala. Zhongguan zagotavlja kombinacije materialov, vključno z diski, odpornimi proti koroziji, in različnimi materiali sedežev glede na delovne pogoje v morski vodi.
Telo ventila je mogoče zaščititi s približno 250 μm epoksi premazom, medtem ko je tesnilni material mogoče izbrati glede na dejanske zahteve medija. Materiali na osnovi PTFE ali primerne gumene zmesi se lahko upoštevajo, kadar je potrebna močnejša kemična odpornost.
Sistemi ogrevanja, prezračevanja, klimatizacije in industrijskega hlajenja pogosto zahtevajo pogosto odpiranje in zapiranje. Koncentrična zasnova zagotavlja karakteristike nizkega obratovalnega navora in jo je mogoče kombinirati z različnimi konfiguracijami aktuatorja v skladu z zahtevami krmiljenja.

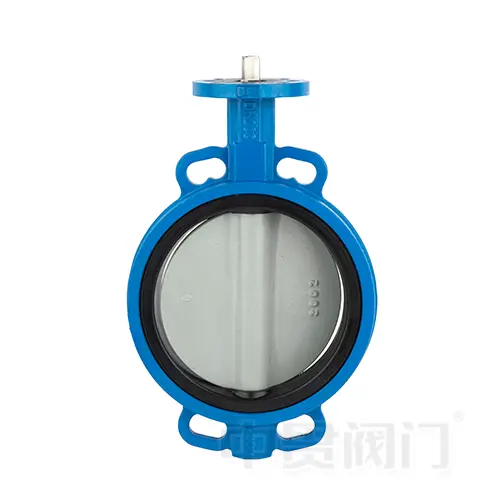

Zaradi kompaktne strukture je primeren za cevovodne sisteme, kjer je prostor za namestitev omejen, medtem ko je rezina inlugvrste povezav zagotavljajo prilagodljivost za različne postavitve cevovodov.
Koncentrična struktura poravna steblo ventila, sredino diska in središčnico telesa na isto os. V primerjavi z ekscentričnimi metuljastimi ventili ta oblika zagotavlja enostavnejšo razporeditev tesnjenja in zmanjšuje omejitve smeri namestitve.
Dvosmerna tesnilna lastnost omogoča namestitev brez strogih omejitev smeri pretoka v številnih aplikacijah cevovodov. To zmanjša možnost napak pri vgradnji zaradi nepravilne orientacije ventilov, zlasti v velikih vodovodnih in obtočnih sistemih, kjer je nameščenih več ventilov.
Razpon delovanja lopute je v veliki meri odvisen od izbire materiala sedeža. Koncentrični metuljasti ventil Zhongguan je mogoče konfigurirati z različnimi tesnilnimi materiali, kar omogoča, da se ista osnovna struktura ventila prilagodi različnim pogojem delovanja.
EPDM in HTEPDM sta primerna predvsem za aplikacije, povezane z vodo, medtem koNBR, HNBR in XNBR so izbrani za medije, ki vsebujejo olje. Materiali na osnovi PTFE se uporabljajo tam, kjer je potrebna močnejša kemična odpornost.
Ta fleksibilnost materiala zmanjša potrebo po popolnoma drugačnih strukturah ventilov, ko se spremenijo pogoji cevovoda. Zasnova telesa ventila lahko ostane dosledna, medtem ko je tesnilni sistem prilagojen glede na medij.
V primerjavi z ekscentričnimi metuljastimi ventili s kovinskim sedežem imajo koncentrični metuljasti ventili na splošno enostavnejšo notranjo strukturo in manjšo skupno težo.

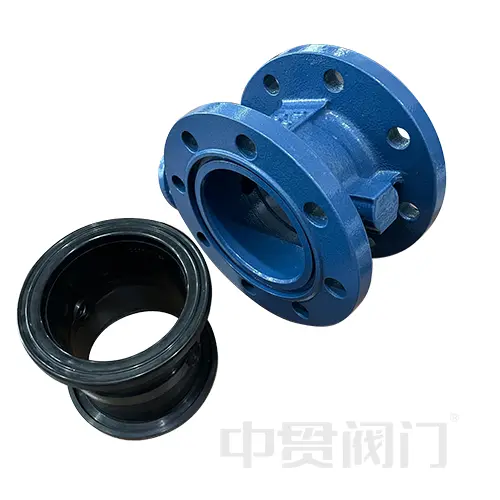

To zagotavlja praktične prednosti pri velikih projektih cevovodov, saj postanejo postopki transporta, namestitve in vzdrževanja lažji za upravljanje. Elastični dizajn sedeža omogoča tudi vzdrževanje z zamenjavo sedeža namesto zamenjave celotnega sklopa ventila v številnih aplikacijah.

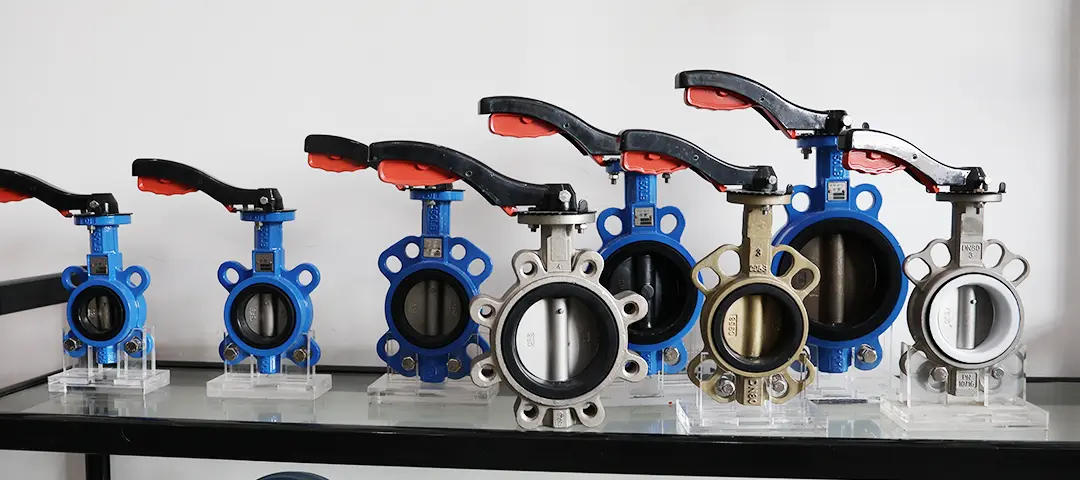

Zhongguan proizvaja lopute, ki v glavnem pokrivajo DN40 do DN1600, vključno z vrstami rezin, ušes, U-predelov in prirobnic.

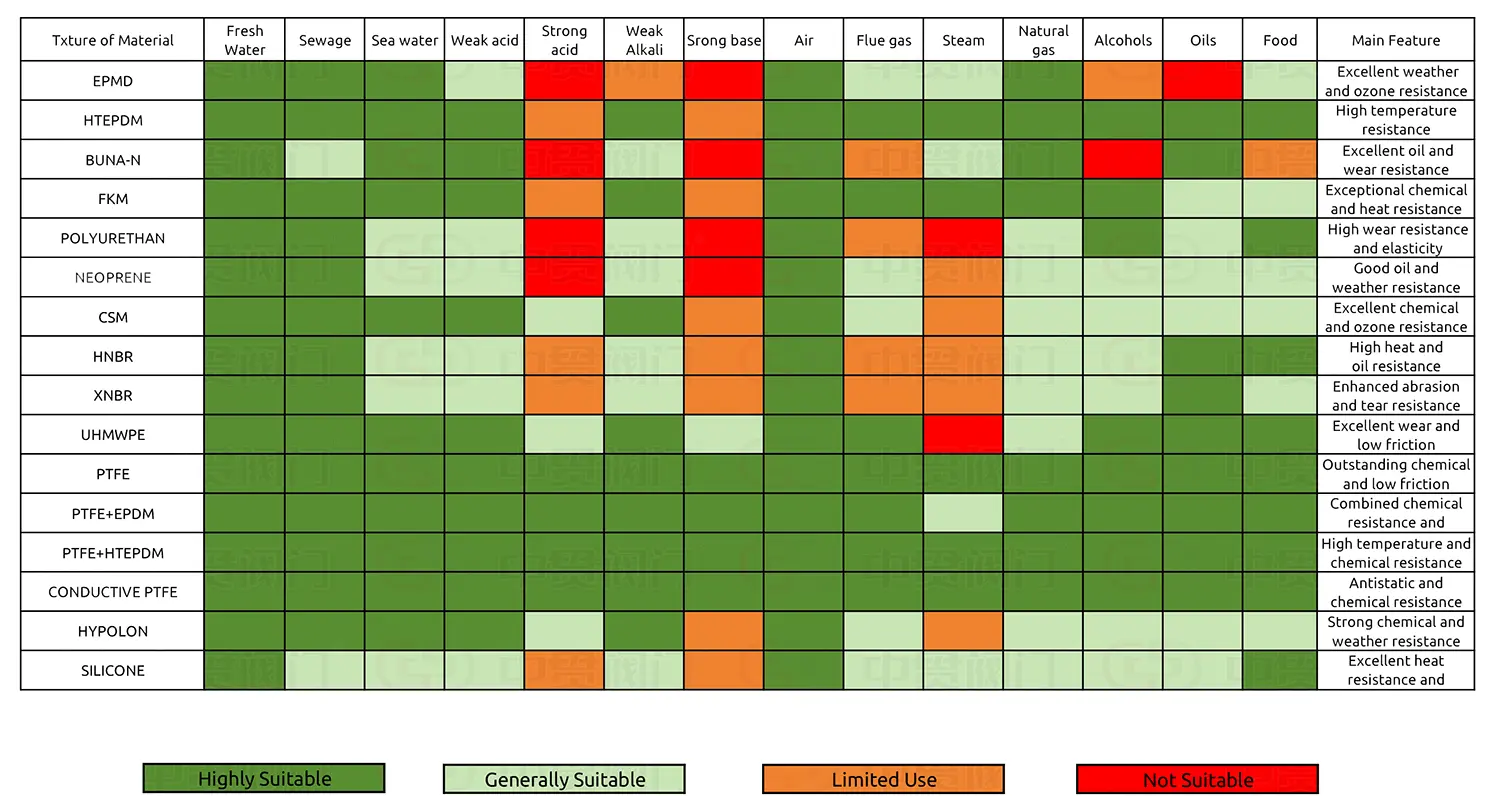

Različni gumijasti in polimerni materiali imajo različne lastnosti odpornosti proti vodi, kemikalijam, olju, temperaturi in posebnim medijem.
| Material sedeža | Primerni mediji | Značilnosti materiala |
| EPDM | Sveža voda, odplake, morska voda, zrak, dimni plini | Dobra združljivost z vodo, odpornost na vremenske vplive in odpornost na ozon; neprimerno za mineralno olje |
| HTEPDM | Voda z višjo temperaturo, morska voda, pogoji pare | Izboljšana temperaturna zmogljivost v primerjavi s standardnim EPDM |
| NBR (BUNA-N) | Mineralno olje in mediji, ki vsebujejo olje | Dobra odpornost na olje in odpornost proti obrabi |
| HNBR / XNBR | Industrijsko olje in aplikacije, povezane z obrabo | Izboljšana odpornost v primerjavi z običajnim NBR |
| FKM | Kemični mediji in pogoji višjih temperatur | Močna kemična in temperaturna odpornost |
| PTFE | Močna kislina, močne alkalije, jedki kemični mediji | Odlična kemična stabilnost in nizko trenje |
| PTFE + EPDM | Kombinacija vode in kemikalij | Združuje PTFE kemično odpornost z elastičnostjo gume |
| PTFE + HTEPDM | Kemične aplikacije pri višjih temperaturah | Primerno za kompleksna kemična okolja |
| Prevodni PTFE | Antistatični kemični cevovodi | Ohranja odpornost na PTFE s prevodnimi lastnostmi |
| Silikon | Prehrambene in čiste aplikacije pri visokih temperaturah | Toplotna odpornost in združljivost s čistimi mediji |
Za sisteme oskrbe z vodo, čiščenje odplak in morske vode se običajno izbereta EPDM in HTEPDM, ker se ti materiali dobro obnesejo v vodnih okoljih. Niso pa primerni za stik z mineralnimi olji.
Za cevovode, povezane z nafto, so primernejši materiali NBR, HNBR, XNBR ali FKM, ker zagotavljajo boljšo odpornost proti nabrekanju olja in poslabšanju tesnjenja.
Za kemične cevovode, ki vsebujejo agresivne medije, PTFE in PTFE kompozitni materiali zagotavljajo širšo kemično združljivost. Prevodni PTFE se lahko upošteva tudi, če obstajajo antistatične zahteve.
Za predelavo hrane ali čiste visokotemperaturne aplikacije je mogoče izbrati silikon in druge ustrezne tesnilne materiale, ki so združljivi s hrano, glede na delovne pogoje.
Različne izvedbe lopute so izbrane glede na pogoje delovanja. Koncentrična struktura se običajno uporablja v vodovodnih, komunalnih in splošnih industrijskih cevovodih, medtem ko se ekscentrične strukture pogosto upoštevajo za uporabo pri višjih temperaturah, višjem tlaku ali za tesnjenje kovin.
| Primerjalni predmet | Koncentrični loputni ventil | Dvojni ekscentrični loputni ventil | Trojni ekscentrični loputni ventil |
| Oblikovanje tesnil | Elastično tesnjenje sedeža s sredinsko diskasto strukturo | Zasnova diska in gredi | Večplastna struktura s kovinskim tesnilom |
| Zahteva za namestitev | Možnost dvosmernega tesnjenja | Veliko modelov zahteva pozornost v smeri toka | Običajno zahteva pravilno smer namestitve |
| Možnosti sedeža | Serija EPDM, NBR, FKM, PTFE, silikon in drugi materiali | Mehak ali kovinski sedež, odvisno od izvedbe | Predvsem kovinske rešitve sedežev |
| Strukturna teža | Lahka struktura | Srednje teže | Večja teža zaradi kompleksne strukture |
| Vzdrževanje | Enostavna struktura za zamenjavo sedeža | Kompleksnejši sistem tesnjenja | Večja zahtevnost vzdrževanja |
| Tipične aplikacije | Voda, kanalizacija, morska voda, HVAC, šibki kemični mediji | Srednjetemperaturne industrijske aplikacije | Uporaba pri visokih temperaturah in visokem tlaku |

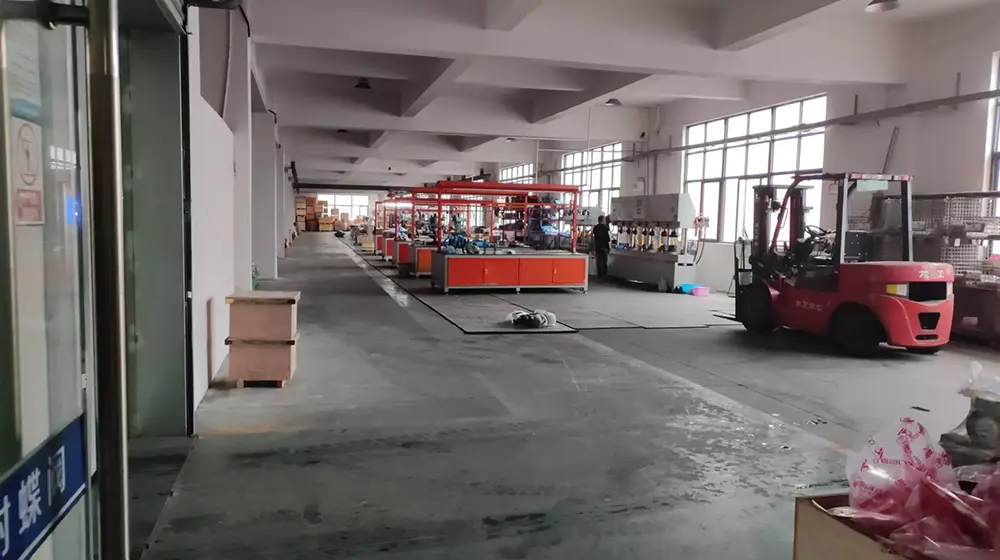

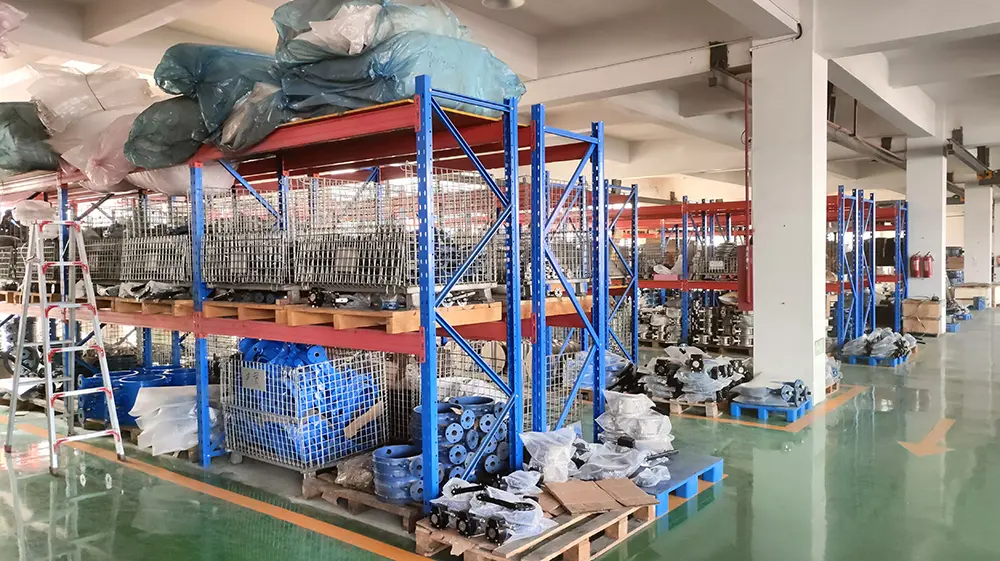

Zhejiang Zhongguan Valve Manufacture Co., Ltd. se nahaja v Oubei, Yongjia, Wenzhou, Zhejiang, območju, znanem po proizvodnji črpalk in ventilov. Podjetje ima več kot 20 let izkušenj v industriji ventilov in upravlja proizvodne vire v Tianjinu in Wenzhouju.
Proizvodni sistem zajema proizvodnjo dušilnih loput, montažo, tlačno testiranje, namestitev sedeža ventila, namestitev tulca gredi in označevanje izdelkov. Glavni proizvodni obseg metuljastih ventilov vključuje DN40 do DN1600, ki zajema oblike rezin, ušes, U-predelov in prirobnic.
Zhongguan je zahtevalISO certifikatiza proizvedene ventile in lahko zagotoviSedeži ventilov s certifikatom WRASkadar je to potrebno.
Pred namestitvijo je treba tesnilne površine cevovoda in ventila očistiti, da odstranite prah, pesek in druge delce, ki lahko vplivajo na tesnjenje. Poravnavo prirobnice je treba natančno preveriti, ker lahko neenakomerna obremenitev vgradnje vpliva na delovanje ventila.
Med namestitvijo je treba potrditi povezavo aktuatorja, da se zagotovi gladko odpiranje in zapiranje. Navor aktuatorja se mora ujemati z zahtevami delovanja ventila, da se izognete pretirani sili ali nezadostnemu delovanju.
Med prevozom je treba dvižno opremo pritrditi okoli ohišja ventila namesto pogona ali stebla ventila, da zaščitite komponente prenosa.
Redni pregled mora vključevati delovanje kontrolnega ventila, stanje aktuatorja in zahteve glede mazanja glede na okolje namestitve. Za aktuatorje, nameščene na prostem ali v težkih pogojih, bo morda potrebna dodatna zaščita.
Uporabni mediji so odvisni od izbranega materiala sedeža. EPDM se običajno uporablja za vodovodne in kanalizacijske sisteme, materiali na osnovi NBR so primerni za medije, povezane z oljem, materiali PTFE pa se uporabljajo za močnejša kemična okolja.
Pri izbiri je treba upoštevati vrsto medija, temperaturo, koncentracijo kemikalij in delovno frekvenco. Zhongguan izbere ustrezne tesnilne materiale glede na dejanske razmere v cevovodu.
ja Z ustreznimi materiali, odpornimi proti koroziji, vključno z ustrezno izbiro sedeža in materiali notranjih komponent, se lahko uporablja v cevovodih, povezanih z morsko vodo.
Metuljasti ventili Zhongguan pokrivajo predvsem nazivne tlake PN10-PN16, ki se običajno uporabljajo v vodovodnih, komunalnih in industrijskih cevovodnih sistemih.
Koncentrični metuljasti ventil Zhongguanzdružuje kompaktno strukturo z več možnostmi tesnilnega materiala, kar omogoča, da se konfiguracija ventila ujema z različnimi mediji cevovoda in pogoji delovanja. Z dolgoročnimi izkušnjami pri izdelavi ventilov, nadzoru izbire materiala in procesih nadzora proizvodnje Zhongguan zagotavlja konfiguracije ventilov za čiščenje vode, pomorske sisteme, kroženje HVAC in industrijske cevovode.
