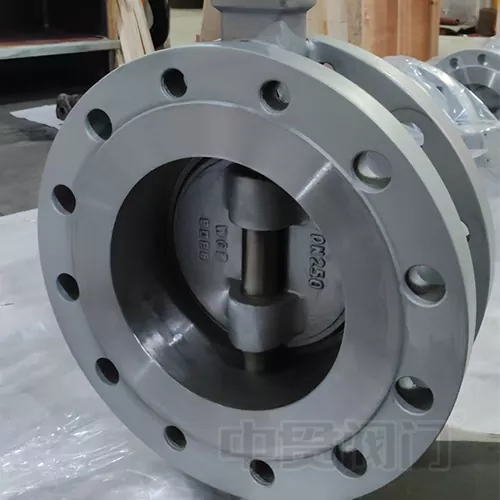

A ventil metuljaje pogosto uporabljen cevovod za prenos tekočin v industrijskih aplikacijah. Ima široko paleto aplikacij, na primer v kemični predelavi, metalurgiji, proizvajalcih plina, premogovniku, zemeljskem plinu, utekočinjenem naftnem plinu in sistemih vročega/hladnega zraka.
Delovno načelo ventila metulja vključuje uravnavanje pretoka tekočega medija skozi metuljsko ploščo. Plošča metulja je nameščena navpično znotraj cevovoda. Je disk in se vrti okoli osi znotraj telesa ventila. Z upravljanjem stebla ventila lahko kot odklone plošče metulja prilagodimo tako, da nadzorujemo pretok tekočega medija.
Obstaja veliko različnih vrstventil metuljaS, kot so koncentrični ventili za metulje, ventili z enim odmikom metuljev, dvojni odmik metuljev za ventile in trikratne ventile za metulje. Značilnosti koncentričnega ventila metulja je, da so na isti točki vse osi stebla ventila, središče krožne plošče metulja in sredino telesa ventila. Ta vrsta ventila metulja ima preprosto strukturo in ga je enostavno izdelati. Vendar je njegova pomanjkljivost ta, da je plošča metuljev nenehno v trenju s sedežem ventila, kar vodi do hitre obrabe. Eno-odmik metuljskega ventila obravnava to težavo. Ločuje osi stebla ventila od središča plošče metulja in ublaži stiskanje med ploščo metulja in sedežem ventila. Z izravnavo stebla ventila tako iz središča plošče metuljev kot v sredini telesa ventila dobimo ventil z dvojnim odmikom metulja. Ta struktura učinkovito zmanjšuje trenje med ploščo metulja in sedežem ventila, kar zmanjšuje obrabo in znatno podaljša življenjsko dobo ventila. Vendar imajo dvojni odmik metuljskih ventilov tudi pomanjkljivosti pri ravnanju z visokotemperaturnimi tekočimi mediji. Če se uporabljajo trda tesnila, odporna na visoko temperaturo, je medij nagnjen k puščanju. Po drugi strani, če se uporabljajo mehka tesnila, ne morejo prenesti visokih temperatur. Za reševanje tega vprašanja je trojni odmikventil metuljaje bil razvit. Tretji odmik loči os tesnilne površine stožčaste plošče metulja od osi telesa valjastega ventila, s čimer pretvori tesnilni prerez metulne plošče iz krožnega v eliptični. To spremeni prvotno pozicijsko tesnilo v tesnilo navora in doseže tesnjenje skozi kontaktni tlak sedeža ventila.
