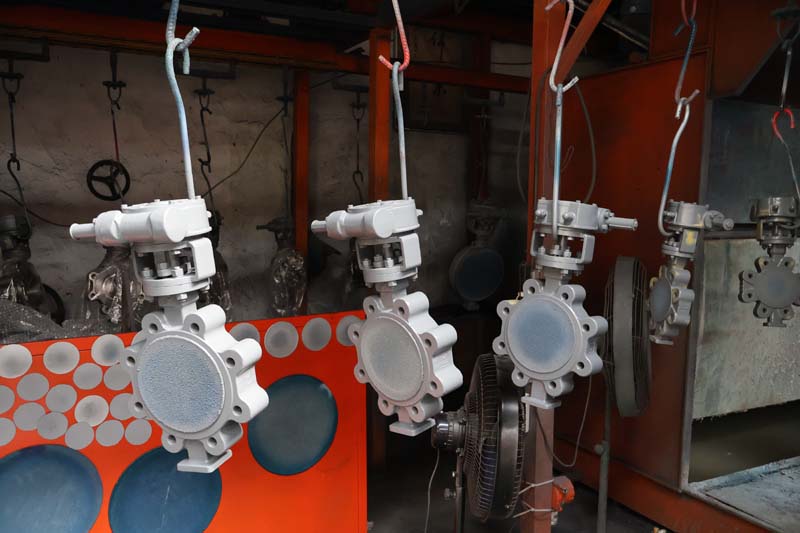

TheEkscentrični ventil metuljaSkozi zasnovo stebla ventila znatno zmanjša trenje med ploščo ventila in ventilom, ki odstopa od sredinske črte telesa ventila (dvojna ekscentrična in trojna ekscentrična).
Za dvojno ekscentrično zasnovo: steblo ventila odstopa od središča telesa ventila (prva ekscentričnost) in središča tesnilne površine ventila (druga ekscentričnost), plošča za ventil in ventil pa se med odprtjem in zapiranjem hitro ločita, da zmanjšata trenje.
Za trojno ekscentrično zasnovo (kovinsko trdo tesnilo): povečajte kot tesnilnega površinskega stožca (tretja ekscentričnost), da dosežete ničelno odpiranje in zapiranje trenja ter visoko temperaturno in visokotlačno odpornost.
Seveda ima lastne prednosti in slabosti. Za prednosti, vključno z: dolgo življenjsko dobo: med odpiranjem in zapiranjem ni drsnega trenja med ploščo ventila in sedežem ventila, obraba pa je zelo majhna; Visoka stopnja tesnjenja: tri-koncentrični ventil metulja lahko doseže ANSI razred VI (nič puščanja) in je primeren za ostre delovne pogoje; Prilagoditev širokega temperaturnega območja: Tip tesnjenja kovine lahko prenese ekstremne temperature od -196 ℃ do 800 ℃; proti delci erozije: trdo tesnilna površina (na primer zlitina iz nerjavečega jekla + STL) je odporna proti koroziji in odporna na erozijo.
Za slabosti sledijo: visoki stroški: cena tri-koncentričnega ventila metulja lahko doseže 3 do 5-krat več kot od središčnega ventila; Visoke zahteve glede natančnosti namestitve: ekscentrična struktura je treba strogo uskladiti, sicer je enostavno povzročiti uhajanje.
Zaradi trdega tesnila je bil široko uporabljen v nafti in zemeljskem plinu: naftni cevovodi, sistemi za shranjevanje in prometno utekočinjen zemeljski plin; Power Industrija: voda za dovajanje kotla, regulacija pare; Kemična metalurgija: cevovodi za močne kisline, alkalne medije in gnoje, ki vsebujejo delce.
