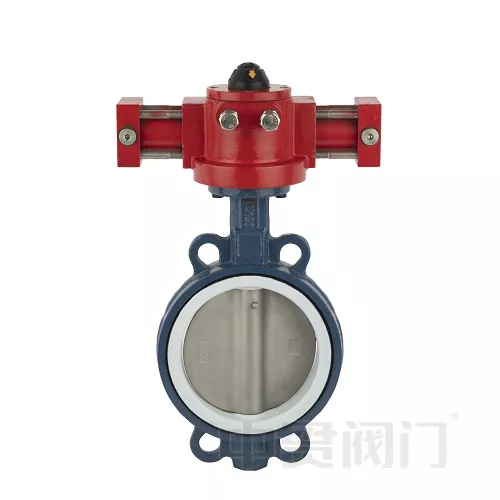

Hidravlični aktuator koncentrični ventil metulja

Za hidravlični aktuator koncentrični ventil za metulje je značilen disk, ki se vrti okoli osrednje gredi, da nadzoruje tok, medtem ko hidravlični aktuatorji za premikanje ventila uporabljajo tlak tekočine. Ta kombinacija omogoča natančen in močan nadzor pretoka tekočine v različnih aplikacijah, zlasti tam, kjer je zaželena avtomatizacija in so potrebni višji navori.

I. Delovno načelo

Industrijski sistemi za nadzor tekočine uravnavajo tok z odpiranjem in zapiranjem ventilov metulja. Hidravlični metuljski ventil uporablja sistem hidravličnega pogona za pretvorbo tlaka tekočine v mehansko energijo, s čimer poganja ventilsko gred za dokončanje vrtilnega gibanja 90 °. V primerjavi z električnimi/ pnevmatskimi aktuatorji hidravlični sistem zagotavlja večjo proizvodnjo navora in boljšo odpornost na udarce.

Ii. Jedrna struktura in funkcije

Komponente telesa ventila

Disk: Odpre in zapre pot pretoka z vrtenjem 90 °.

Steblo ventila: komponenta jedrnega prenosa, ki povezuje aktuator z diskom.

Tesnilni sistem: EPDM sedež z mehkimi seksalnimi ventili zagotavlja ničelno uhajanje.

Metoda povezave: Prirobnica/rezina (skladna s standardi ANSI/EN).

Hidravlični aktuator

Tlak olja poganja batni valj, s čimer se linearno silo oddaja → pretvorba v rotacijski navor.

Standardna kap 90 °, odzivni čas ≤ 3 sekunde.

Neobvezno enkratno delovanje (spomladanski donos) ali dvojno delovanje (dvosmerni hidravlični pogon).

Iii. Tehnične prednosti
