Razlike med metuljskimi ventili inEkscentrični ventili za metulje
1. Osnovna struktura in načelo

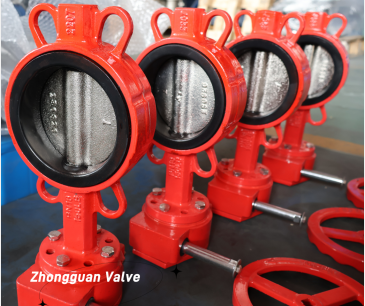

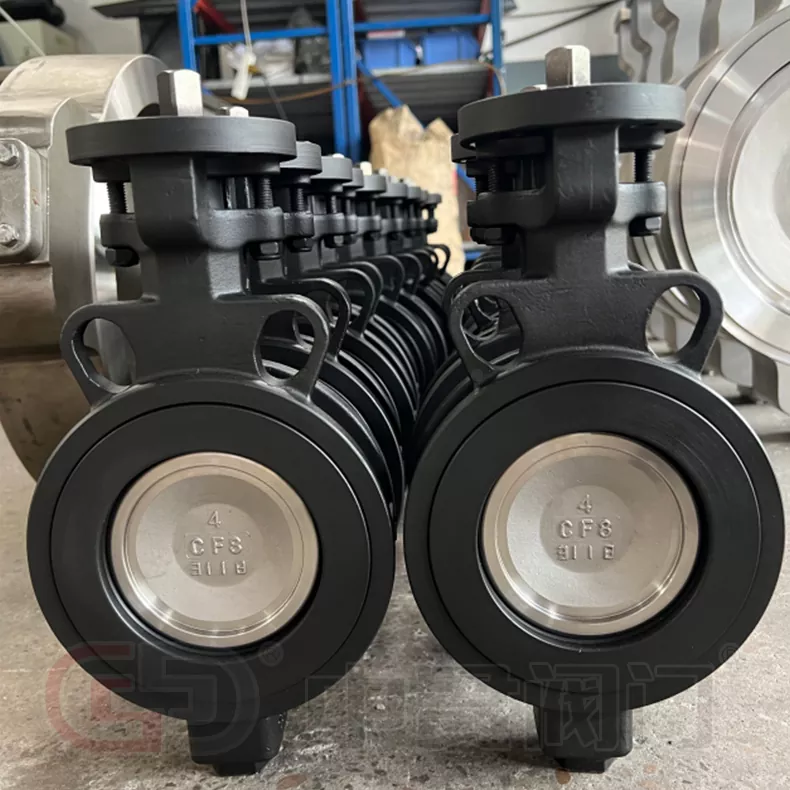

Themetuljski ventil centraje simetrično zasnovana, pri čemer je sredinska os plošče ventila sovpadala z osi cevovoda. Doseže tesnjenje s kompresijsko deformacijo sedeža elastičnega ventila (običajno guma). Njegova struktura je preprosta, proizvodni stroški pa nizki, vendar se bo plošča ventila med postopkom odprtja in zapiranja vedno drgnila proti sedežu ventila, ki je nagnjen k obrabi. Ekscentrični ventil metulja izboljšuje to napako z zasnovo aksialnega odmika (enojna ekscentrična, dvojna ekscentrična ali trojna ekscentrična): posamezna ekscentrična premika vrtečo se gred stran od sredinske črte tesnilne površine; dvojna ekscentrična dodaja aksialni odmik na tej podlagi; Triple Excentric nadalje sprejme zasnovo površinskega tesnjenja, ki omogoča, da se ventilska plošča v trenutku odprtja odklopi od stika, kar znatno zmanjša obrabo.
2. Primerjava uspešnosti in scenariji uporabe
Srednji metuljski ventil je primeren za čiste medije, kot sta voda in zrak s tlakom ≤1,6MPa in temperaturo pod 120 ℃. Običajno se uporablja pri gradnji oskrbe z vodo in odtočnih sistemih ter sistemih HVAC. Sedež gumijastega ventila ima življenjsko dobo približno 2-3 leta v pogostih pogojih odpiranja in zapiranja. V ekscentričnem ventilu metulja lahko dvojni ekscentrični tip obravnava medije, ki vsebujejo delce v sledovih (na primer čiščenje odpadne vode), z življenjsko dobo do 5-8 let; Trije ekscentrični tip uporablja kovinski tesnilni par (kot je nerjavno jeklo + trdo zlitino), s tlačno oceno PN40 in temperaturno mejo 650 ℃, in je še posebej primeren za visokotlačne in visokotemperaturne delovne pogoje v elektrarnah in petrokemičnih industrijah, z življenjsko dobo do 10 let.
3. Ekonomska analiza izbire modela
Kot primer jemljete ventil DN300, je cena sredinskega ventila metulja približno 2000 - 5000 juanov, medtem ko je cena trijenega ekscentričnega ventila metulja do 20.000 - 50.000 juanov. Vendar pa upoštevanje stroškov vzdrževanja: sredinski ventil bo morda treba vsako leto zamenjati v industrijskih okoljih, medtem ko se lahko trije zaprti ekscentrični ventil neprekinjeno uporablja 5 let brez vzdrževanja. Za industrijske sisteme z več kot 10.000 odpiralnimi in zapiralnimi operacijami na leto ali močno srednjo korosivnostjo so skupni stroški življenjskega cikla trijastnega ekscentričnega ventila metulja dejansko nižji. Priporočljivo je, da navadni civilni sistemi izberejo vrsto sredinske črte, medtem ko bi morali industrijski sistemi z neprekinjeno proizvodnjo dati prednost trije zapečatene zasnove. Izdelki Zhongguan Valve so z optimizirano zasnovo in natančno obdelavo podaljšali življenjsko dobo metuljnega ventila na sredini na 5 letih, trije zaprti metuljski ventil pa lahko doseže 15 let, kar znatno zmanjša skupne stroške porabe za uporabnike.
