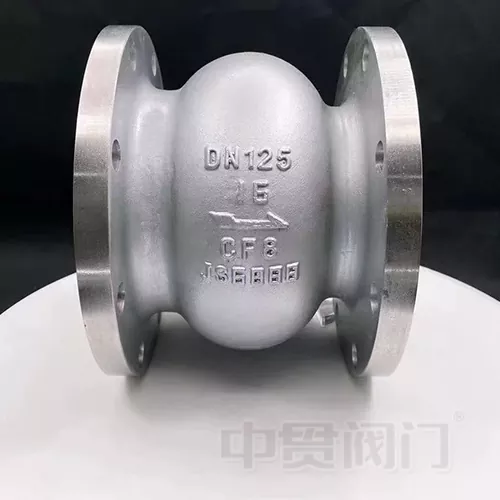

Dvižni povratni ventil

Dvižni povratni ventil je avtomatski ventil, katerega glavna funkcija je omogočiti enosmerni pretok medija in preprečiti povratni tok. Široko se uporablja v različnih industrijskih in komunalnih cevovodnih sistemih in je ključna komponenta za zagotavljanje stabilnosti tlaka v sistemu in varnosti opreme.Ventil Zhongguan, proizvajalec, specializiran za ventile že 19 let, proizvaja dvižne povratne ventile, ki strogo upoštevajo mednarodne standarde. Z izkoriščanjem prednosti svoje dobavne verige po vsej Kitajski podjetje izbira visokokakovostne materiale, primerne za različne delovne pogoje, pri čemer uravnoveša strukturno racionalnost in enostavnost uporabe. Na voljo so prilagojene specifikacije za izpolnjevanje posebnih potreb strank.

Naši dvižni povratni ventili uporabljajo navpično premikajočo se strukturo diska ventila, s čimer odpravljajo odvečno zasnovo in optimizirajo postavitev poti pretoka. V primerjavi s tradicionalnimi protipovratnimi ventili nudijo natančnejši odziv pri odpiranju in zapiranju, stabilnejšo učinkovitost tesnjenja in nižjo izgubo upora pretoka. Primerni so za različne medije, vključno z vodo, paro, oljem in korozivnimi tekočinami, zaradi česar so eni izmed stroškovno najučinkovitejših povratnih ventilov na trgu.

Načelo delovanja izdelka

Kontrolni ventil z dvižnim ventilom Zhongguan deluje na podlagi sinergističnega učinka tlaka tekočine in mehanske strukture. Doseže samodejno kontrolo odpiranja in zapiranja brez ročne ali zunanje sile. Poseben postopek je naslednji:

1. Napredni tok: Ko medij teče naprej vzdolž cevovoda, tlak tekočine premaga težo koluta ventila in silo vzmeti, potisne kolut ventila navpično navzgor, kar ustvari gladko pretočno pot med sedežem ventila in kolutom ventila, kar omogoča nemoteno prehajanje medija;

2. Povratni izklop: Ko se pretok medija ustavi ali se pojavi trend obratnega toka, tlak tekočine izgine. Pod skupnim delovanjem lastne teže in obnovitvene sile vzmeti se kolut ventila hitro in navpično spusti navzdol ter se tesno prilega sedežu ventila, da doseže tesnjenje in prepreči povratni tok medija.

3. Garancija stabilnosti: zasnova s ​​pomočjo vzmeti pospeši hitrost zapiranja koluta ventila, zmanjša vodno kladivo in prepreči obrabo, ki jo povzročijo trki med diskom ventila in sedežem ventila, kar podaljšuje življenjsko dobo izdelka in zagotavlja dolgoročno stabilno delovanje cevovodnega sistema.

Glavne lastnosti izdelka

Dosledno dajemo prednost dejanskim delovnim pogojem, pri čemer vključujemo več praktičnih tehnologij v načrtovanje in proizvodnjo naših povratnih ventilov za dviganje. Posledica tega so naslednje glavne značilnosti, ki jih razlikujejo od običajnih podobnih izdelkov:

• Natančno odpiranje in zapiranje: linearna aksialna dvižna struktura zagotavlja hiter odziv pri odpiranju in zapiranju, odpravlja zagozdenje in zakasnitev, učinkovito odpravlja vodni udar in je primerna za pogoste zagone in zaustavitve črpalke;

• Zanesljivo tesnjenje: z uporabo zasnove tesnilne površine iz kompozita kovina-elastomer je učinkovitost tesnjenja stabilna, z dolgoročnim nadzorom puščanja pod 0,01 L/min·m in stopnjo obrabe, ki je veliko nižja od tradicionalnih povratnih ventilov;

• Nizek pretočni upor: Optimizirana zasnova pretočnega kanala zmanjšuje izgubo upora med pretokom medija, pri čemer izguba tlaka ne presega 0,15 bara pri nazivnem pretoku, kar prispeva k varčevanju z energijo sistema in zmanjšanju porabe;

• Priročno vzdrževanje: Modularna strukturna zasnova odpravlja potrebo po razstavljanju cevnih prirobnic za rutinsko vzdrževanje. Tehniki lahko opravijo več kot 90 % vzdrževalnih del skozi zgornjo inšpekcijsko odprtino, kar bistveno skrajša čas vzdrževanja in zmanjša stroške vzdrževanja;

• Široka združljivost: materiale in specifikacije je mogoče prilagoditi tako, da se prilagodijo različnim tlakom, temperaturam in medijskim pogojem, ki pokrivajo različne nazivne premere od DN15 do DN300 in nazivne tlake od 1,6 MPa do 4,0 MPa, kar ustreza potrebam nabave na več področjih.

Tehnične prednosti izdelka

I. Prednosti strukturne zasnove

Strukturna zasnova našega povratnega ventila z dvižnim tipom je bila v kombinaciji z 19-letnimi izkušnjami v industriji in povratnimi informacijami iz različnih delovnih pogojev podvržena večdimenzionalni optimizaciji, kar je povzročilo različne tehnične prednosti:

Struktura linearnega odpiranja in zapiranja: z uporabo aksialne dvižne zasnove za kolut ventila v primerjavi s tradicionalnimi zasučnimi povratnimi ventili učinkovito odpravlja vodno kladivo. Eksperimentalno preverjanje kaže, da lahko v cevovodnem sistemu DN200 zmanjša nihanje tlaka vodnega kladiva za 62 %, s čimer zaščiti cevovode in opremo pred poškodbami zaradi udarca;

Modularna montaža: ohišje ventila, kolut ventila, vzmet in druge komponente imajo modularno zasnovo, ki zagotavlja visoko natančnost montaže in priročno razstavljanje. To ne olajša samo proizvodnega testiranja, ampak tudi nudi priročnost za kasnejše vzdrževanje, zmanjšuje težave pri vzdrževanju in stroške dela;

Optimizacija lahke teže: ob zagotavljanju strukturne trdnosti je bila zasnova debeline stene telesa ventila optimizirana za zmanjšanje teže izdelka, olajšanje transporta in namestitve, hkrati pa tudi zmanjšanje tlaka obremenitve cevovoda, zaradi česar je primeren za posebne scenarije namestitve, kot so velika nadmorska višina in zaprti prostori.

II. Prednosti izbire materiala

Zhongguan Valve izkorišča svojo integrirano dobavno verigo po vsej severni in južni Kitajski, da izbere ustrezne materiale na podlagi različnih delovnih pogojev, s čimer zagotavlja vzdržljivost in prilagodljivost svojih povratnih ventilov z dvigom. Posebne uporabe materialov so naslednje:

Običajni delovni pogoji: Uporabljata se nodularna litina QT400-15 in nerjaveče jeklo 2Cr13, ki nudita visoko stroškovno učinkovitost, odpornost proti koroziji in odpornost proti obrabi, primerna za vodo, paro in običajne oljne medije.

Korozivni delovni pogoji: uporablja se nerjaveče jeklo ZG1Cr18Ni9Ti, ki ponuja močno odpornost na kloridne ione, dušikovo kislino in druge korozivne medije, primerno za razsoljevanje morske vode, cevovode za kemično korozijo in druge scenarije.

Pogoji delovanja pri visokih temperaturah in visokem tlaku: Uporabljajo se zlitine, odporne na visoke temperature, s temperaturno odpornostjo do 300 ℃ in tlačno odpornostjo do 4,0 MPa, primerne za visokotemperaturne in visokotlačne cevovodne sisteme v elektrarnah, kotlih in drugih aplikacijah.

Vsi materiali so podvrženi strogemu fizikalnemu in kemijskemu testiranju, da se zagotovi skladnost s standardi, ki zagotavljajo kakovost izdelkov od vira, podaljšajo življenjsko dobo izdelka, zmanjšajo pogostost zamenjave in znižajo dolgoročne stroške nabave za stranke.

III. Prednosti proizvodnega procesa

Imamo dve glavni proizvodni bazi v Tianjinu in Wenzhouju, opremljeni z napredno CNC obdelovalno in preskusno opremo. Uporabljamo standardizirane proizvodne procese, da zagotovimo dosledno kakovost vsakega povratnega ventila:

Natančna obdelava: Ključne komponente, kot so sedeži ventilov in koluti ventilov, so natančno obdelane na CNC stružnicah, kar zagotavlja visoko natančnost obdelave in tesno tesnjenje, kar zmanjšuje tveganje puščanja.

Strogo testiranje: Vzpostavili smo celovit sistem testiranja, od pregleda surovin ob prihodu in naključnih pregledov med proizvodnjo do hidrostatičnega testiranja končnega izdelka in testiranja zrakotesnosti. Vsak korak ustreza standardom in nekvalificiranim izdelkom je strogo prepovedano zapustiti tovarno.

Standardizirana proizvodnja: Izdelujemo v skladu s standardi, kot sta GB/T 12235-2022 in API 6D, kar zagotavlja združljivost z glavnimi mednarodnimi specifikacijami. To strankam olajša zamenjavo obstoječe opreme, kar zmanjša stroške nabave in zamenjave.

Scenariji uporabe izdelka

Kontrolni ventil z dvižnim ventilom Zhongguan se lahko s svojo široko prilagodljivostjo uporablja za cevovodne sisteme na več področjih, ki zajemajo industrijske, komunalne in okoljske sektorje. Specifični scenariji uporabe so naslednji:

I. Industrijski sektor

Petrokemična industrija: Primerno za cevovode, ki transportirajo surovo nafto, rafinirano nafto in kemične surovine, preprečuje povratni tok, ki bi lahko poškodoval opremo, odpadne materiale in zagotavlja varnost proizvodnje;

Energija: Uporablja se v napajalni vodi za kotle, hladilni vodi in paro v sistemih za proizvodnjo toplotne in hidroelektrarne, preprečuje povratni tok medija in zagotavlja stabilno delovanje generatorskih enot;

Metalurška industrija: Primeren za cevovode za obdelavo metalurške odpadne vode in visokotemperaturnih dimnih plinov, odporen na korozivne medije in določene temperature, kar zagotavlja nemoten potek metalurških procesov.

II. Sektor komunalnih in javnih služb

Čiščenje vode: Uporablja se v cevovodih za oskrbo z vodo in odvodnjavanjem ter cevovodih za doziranje kemikalij v vodovodih in čistilnih napravah za preprečevanje povratnega toka odplak in onesnaženje čiste vode, kar zagotavlja stabilno delovanje sistema za čiščenje vode.

Komunalno ogrevanje: Prilagojeno mestnim centraliziranim ogrevalnim cevovodom za preprečevanje povratnega toka tople vode, zagotavljanje stabilnega ogrevalnega tlaka in izboljšanje učinkovitosti ogrevanja.

Oskrba z vodo in odvodnjavanje v stavbah: Uporablja se v sistemih za oskrbo z vodo in protipožarnih cevovodih visokih stavb za preprečevanje povratnega toka medijev, ki ga povzročajo nihanja tlaka v cevovodih, ter zagotavljanje vodne in požarne varnosti v stavbah.

III. Posebni pogoji delovanja

Razsoljevanje morske vode: izdelano iz nerjavečega jekla, odpornega proti koroziji, primerno za cevovode za transport morske vode in razsoljene vode, odporno na korozijo medijev z visoko slanostjo, kar zagotavlja stabilen postopek razsoljevanja.

Nizkotemperaturni delovni pogoji: prilagojeni nizkotemperaturni prilagodljivi izdelki, primerni za nizkotemperaturna okolja od -40 ℃ do 0 ℃, ki se uporabljajo v hladni verigi in cevovodih za transport nizkotemperaturne tekočine, kar zagotavlja normalno funkcijo preprečevanja povratnega toka.

Pogoji delovanja s pogostim zagonom in izklopom: Prilagojeno za cevovodne sisteme s pogostim zagonom in izklopom črpalke, kot so sistemi za obtočno vodo in sistemi za oskrbo z vodo v sili, s hitrim odzivom na odpiranje in zapiranje, kar zmanjšuje vpliv vodnega udara.
