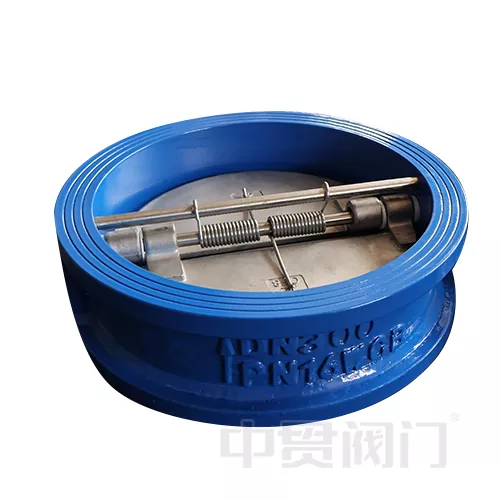

Izhodiščni ventil z dvojno ploščo rezine

THECAST Iron Wafer dvojna plošča za preverjanje ventila se je dobro odrezala v prodajnih mestih črpalk v visokih stavbah, okrožnih ogrevalnih omrežjih in sistemih za predelavo in čiščenja hrane, kot je model DN200, ki so uspešno zavirali telesne vibracije črpalke, ki jih povzroča ohlajen vodni tok v klimatskem sistemu komercialnega kompleksa. Njegova upornost z nizkim pretokom (vrednost CV 0,6 ~ 1,2) in značilnosti brez vzdrževanja so prednostna oprema tako za stroškovno učinkovitost kot zanesljivost v scenarijih z nizkim pritiskom.

Konstrukcijske in oblikovalske značilnosti

Dvojna plošča iz litega železa Dvojna plošča ima dve simetrični plošči okroglega ventila (material: duktilno železo), povezana z vzmetnimi tečaji, debelina pa je 1/10 ~ 1/12 premera, prvi je bil značilen, dvojni spomladanski pomožni disk.

Telo iz litega železa (razred A48 razreda 35B) je 40% lažje in 60% krajše dolžine od prirobničnih kontrolnih ventilov, zaradi česar je primerno za namestitev v zaprtih prostorih. In vpenjalni vmesnik je v skladu z EN 1092-2 in podpira tlačne razrede PN10-PN16. Torej ga lahko sklepamo kot kopirano telo.

Končna je nizka odpiranje in zapiranje. Optimizirana vzmetna prednapetost, tlak odpiranja diska * 0,05 bara, zaključni odzivni čas ≤0,5 sekunde in koeficient pretočnega upora (kV vrednost) je 0,6 ~ 1,2, kar je primerno za sistem proti obračunu in nizki glavi v iztoku črpalke.

Prednosti in uporabnost uspešnosti

1. ravnovesje med gospodarstvom in trajnostjo:

Stroški materiala iz litega železa so 1/3 stroškov za ventile iz nerjavečega jekla in lahko prenesejo šibke korozivne tekočine (na primer hladilna voda in domača kanalizacija) pH 6 ~ 9 z zaščito pred premazom;

Življenjska doba oblikovanja je 10 let, vzdrževanje pa zahteva le redno čiščenje plošče ventila.

2. Nizko tveganje za vodno kladivo:

Dvojna plošča z dvojnim ventilom IZAVLJENJE DUALNI PLATORNI VENTIL JE V fazi zaprt, da se zmanjša udarce cevovoda, ki ga povzroči nenadna sprememba pretoka, in najvišja vrednost izmerjenega tlaka vodnega kladiva se zmanjša za 50%~ 70%;

3. široka združljivost:

Uporabno temperaturno območje -20 ° C ~ 120 ° C, podporne vode, olje in kemikalije z nizko koncentracijo (kot je raztopina etilen glikola);

Lahko namestite navpično ali vodoravno za cevi iz litega železa, PVC ali ogljikovega jekla (potrebno tesnilo).
