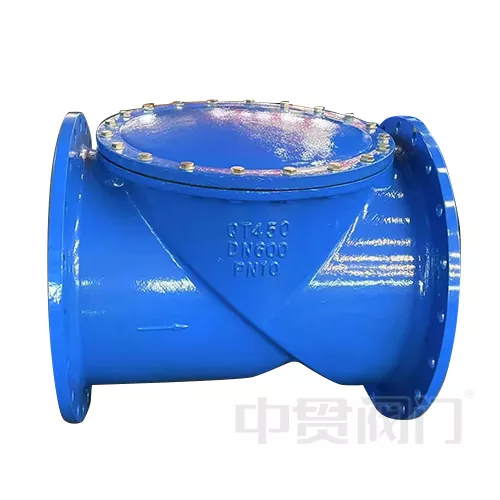

Nihajni povratni ventil z nepovratno loputo

Non-Return Flap Design Swing Check je zasnovan za sisteme z visokim pretokom (premer DN50-DN1200, tlak PN16-PN40), pretočni kanal s polno izvrtino (koeficient pretoka Cv: 0,2-0,5), opremljen s samomazalnimi tečaji, lahko obvladuje abrazivne medije, ki vsebujejo trdne delce ≤5 mm, in je primeren za temperature od -30 ℃ do 400 ℃. Na voljo je iz nerjavečega jekla 316L, duplex jekla. Zasnova brez vzmeti podaljša vzdrževalni cikel na več kot 8 let, njegova zmogljivost pa daleč presega zmogljivost tradicionalnih dvižnih povratnih ventilov. Primeren je za naftovode, kondenzacijske sisteme elektrarn in scenarije kemičnih korozivnih medijev

Strukturna zasnova in princip delovanja

Strukturno zasnovo in načelo delovanja nihajnega protipovratnega ventila z nepovratno loputo lahko v glavnem razdelimo na tri dele. Sprva nagnjena loputa, nihajni povratni ventil z nepovratno loputo iz nerjavečega jekla ali dupleksnega jekla, z debelino 1/5 ~ 1/8 premera cevi, površina pa je lahko trdo kromirana. Povezan je z ohišjem ventila prek zgornjega tečajnega zatiča, kot nagiba je običajno 5°~15°, za hitro odpiranje in zapiranje pa se uporablja gravitacija in srednji tlak.

Naslednji je predstavljen v pretočnem kanalu z nizkim uporom, ker ima zasnovo s polno izvrtino (Full Bore), koeficient pretočnega upora (vrednost Kv) je 40 % ~ 60 % nižji kot pri tradicionalnih povratnih ventilih za dviganje; Poleg tega odpiralni kot lopute doseže 75°~85°, kar zmanjša izgubo tlaka, ki jo povzroči turbulenca, in je primeren za scenarije velikega pretoka (kot so vodovodni cevovodi DN1200).

Ima različne tesnilne sisteme, sedež nihajnega povratnega ventila z zasnovo nepovratne lopute je mogoče izbrati med EPDM, NBR ali kovinskimi trdimi tesnili, raven puščanja pa ustreza standardu API 598 razreda IV; Ko je zaprto, je kontaktni čas med loputo in tesnilno površino ≤0,2 sekunde, kar učinkovito preprečuje udarec vodnega kladiva. Ko medij teče naprej, tlak potisne disk ventila, da se odpre; ko se stopnja pretoka vrne na nič ali teče vzvratno, se kolut ventila samodejno zapre zaradi lastne teže in razlike v povratnem tlaku.

Tipična področja uporabe:

1. Vodna rastlina

2. Preprečevanje povratnega toka na izhodu črpalke za cevovode za surovo nafto;

3. Sistem za zbiranje kondenzata za termoelektrarne;

4. Nadzor vračanja blata za čistilne naprave;

5. Zaščita pred prestrezanjem korozivnih medijev (kot je 50 % žveplova kislina) v kemičnih obratih.
