Kako loputa s podaljšanim steblom izboljša nadzor pretoka v industrijskih cevovodih?

Povzetek članka

Metuljaste lopute s podaljšanim steblomse pogosto uporabljajo v sodobnih industrijskih cevovodnih sistemih, kjer standardni ventili ne morejo zagotoviti zadostne dostopnosti ali udobja delovanja. Ti ventili imajo podolgovato steblo, ki operaterjem omogoča nadzor pretoka iz zgoraj izoliranih cevovodov, podzemnih instalacij ali težko dostopnih lokacij. Ta članek pojasnjuje, kako delujejo lopute s podaljšanim steblom, njihove strukturne komponente, prednosti, pogoste uporabe in ključne dejavnike, ki jih je treba upoštevati pri izbiri pravega ventila za industrijsko uporabo. Jasne tabele, strukturirani odseki in praktična navodila pomagajo inženirjem, skupinam za nabavo in strokovnjakom za vzdrževanje razumeti, kako ti ventili rešujejo resnične operativne izzive.

Kazalo

• Uvod v lopute s podaljšanim steblom
• Kako deluje loputa s podaljšanim steblom
• Glavne strukturne komponente
• Ključne prednosti v industrijskih aplikacijah
• Tipične industrije in primeri uporabe
• Pregled tehničnih parametrov
• Kako izbrati pravo loputo s podaljšanim steblom
• Nasveti za vzdrževanje in delovanje
• Pogosto zastavljena vprašanja
• Zaključek

Uvod v lopute s podaljšanim steblom

V industrijskih cevovodnih sistemih imajo ventili ključno vlogo pri uravnavanju, izolaciji in usmerjanju pretoka tekočine. Med številnimi tipi, ki so na voljo, so lopute cenjene zaradi svoje kompaktne zasnove, hitrega delovanja in stroškovne učinkovitosti.

Vendar pa v nekaterih napravah standardnega dušilnega ventila ni mogoče zlahka upravljati zaradi izolacijskih plasti, podzemne postavitve cevi ali dvignjenih cevovodov. V takih primerih anMetuljasti ventil s podaljšanim steblompostane prednostna rešitev.

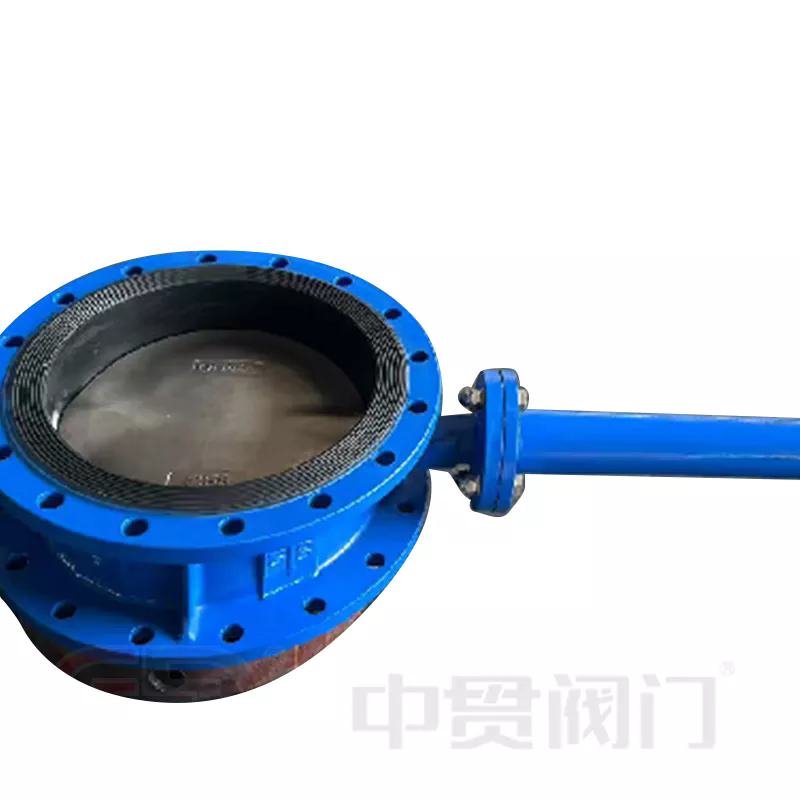

Ta specializirani ventil ima daljše steblo, ki sega čez telo ventila. Podaljšano vreteno omogoča, da pogon ali ročaj ostaneta dostopna tudi, ko je sam ventil nameščen na težkih lokacijah. Posledično sta vzdrževanje in delovanje bistveno varnejša in udobnejša.

Proizvajalci kot nprZhongguanzagotavljajo metuljaste ventile s podaljšanim steblom, zasnovane za izpolnjevanje zahtevnih zahtev industrijskih cevovodov, vključno s kemičnimi obrati, napravami za čiščenje vode in energetsko infrastrukturo.

Kako deluje loputa s podaljšanim steblom

Načelo delovanja lopute s podaljšanim steblom je podobno kot pri običajni loputi. Glavna razlika je v dolžini stebla ventila.

V ohišju ventila se krožni disk vrti okoli osrednje gredi. Ko je steblo obrnjeno, se disk vrti, da omogoči ali omeji pretok tekočine skozi cevovod.

Operativni proces običajno vključuje naslednje korake:

1. Pogon ali ročaj vrti podaljšano steblo.
2. Steblo prenaša navor na kolut ventila.
3. Disk se vrti znotraj telesa ventila.
4. Pretok je dovoljen, dušin ali popolnoma blokiran, odvisno od položaja diska.

Ko je disk poravnan vzporedno s cevovodom, tekočina prosto teče. Ko se vrti pravokotno na cevovod, disk popolnoma blokira pretok. To četrtobratno delovanje omogoča hiter in učinkovit nadzor pretoka.

Podaljšano steblo zagotavlja, da aktuator ostane nad izolacijskimi plastmi ali nivojem tal, kar operaterjem omogoča dostop do krmilnega mehanizma brez odstranjevanja izolacije ali izkopavanja cevovodov.

Glavne strukturne komponente

Metuljasta loputa s podaljšanim steblom je sestavljena iz več ključnih komponent, ki skupaj zagotavljajo zanesljivo delovanje.

Podaljšano steblo je skrbno zasnovano tako, da ohranja mehansko trdnost in zagotavlja natančen prenos navora med delovanjem.

Ključne prednosti v industrijskih aplikacijah

Dušilne lopute s podaljšanim steblom ponujajo več praktičnih prednosti v primerjavi s standardnimi loputami.

• Izboljšana dostopnost– Upravljavci lahko brez težav krmilijo ventile, nameščene v globokih jarkih ali izoliranih cevovodih.
• Izboljšana varnost– Vzdrževalnemu osebju ni treba odstraniti izolacije ali dostopati do nevarnih območij.
• Zmanjšane omejitve pri namestitvi– Pogon ventila lahko ostane nad tlemi ali zunaj toplotnoizolacijskih plasti.
• Učinkovit nadzor pretoka– Četrtobratno delovanje omogoča hitro prilagajanje pogojev pretoka.
• Nižji stroški vzdrževanja– Lažji dostop zmanjša čas izpadov in stroške servisa.

Zaradi teh prednosti so lopute s podaljšanim steblom še posebej uporabne v velikih industrijskih sistemih, kjer sta dostopnost in zanesljivost ključnega pomena.

Tipične industrije in primeri uporabe

Metuljaste lopute s podaljšanim steblom se pogosto uporabljajo v številnih panogah, kjer je dostop do cevovodov omejen.

• Komunalni vodovodni sistemi
• Naprave za čiščenje odpadne vode
• Obrati za kemično predelavo
• Petrokemični cevovodi
• Omrežja daljinskega ogrevanja
• Podzemna cevovodna infrastruktura
• Objekti za proizvodnjo električne energije

Na primer, v sistemih daljinskega ogrevanja so cevovodi pogosto prekriti z debelo izolacijo, da se zmanjšajo toplotne izgube. Standardni ventil bi bil zakopan pod plastmi izolacije, kar bi otežilo delovanje. Podaljšano steblo rešuje ta problem tako, da krmilni mehanizem postavi nad izolacijo.

Pregled tehničnih parametrov

Naslednja tabela povzema pogoste tehnične parametre, povezane z loputami s podaljšanim steblom, ki se uporabljajo v industrijskih sistemih.

Ti parametri se lahko razlikujejo glede na zahteve projekta in pogoje delovanja.

Kako izbrati pravo loputo s podaljšanim steblom

Izbira ustreznega ventila zahteva oceno več tehničnih dejavnikov, da se zagotovi zanesljivo delovanje.

• Globina cevovoda ali debelina izolacije– Določite potrebno dolžino podaljška stebla.
• Vrsta tekočine– Upoštevajte kemično združljivost z materiali ventilov.
• Tlak in temperatura– Zagotovite, da nazivna vrednost ventila ustreza pogojem sistema.
• Metoda delovanja– Odločite se med ročnim, električnim ali pnevmatskim upravljanjem.
• Dostopnost vzdrževanja– Ocenite okolje namestitve in storitvene zahteve.

Sodelovanje z izkušenimi proizvajalci, kot je Zhongguan, lahko pomaga zagotoviti, da se konfiguracija ventila ujema s posebnimi inženirskimi zahtevami cevovodnega sistema.

Nasveti za vzdrževanje in delovanje

Čeprav so dušilne lopute znane po nizkih zahtevah vzdrževanja, redni pregledi pomagajo podaljšati življenjsko dobo.

• Občasno preglejte tesnila, da preprečite puščanje.
• Preverite poravnavo stebla in mazanje.
• Občasno aktivirajte ventil, da preprečite lepljenje diska.
• Zagotovite, da nastavitve navora aktuatorja ostanejo znotraj specifikacij.
• Spremljajte tlak v cevovodu, da preprečite prekomerno obremenitev komponent ventila.

Pravilna namestitev in redno vzdrževanje močno izboljšata zanesljivost ventila in zmanjšata dolgoročne obratovalne stroške.

Pogosto zastavljena vprašanja

1. Zakaj je za nekatere lopute potrebno podaljšano steblo?

Podaljšano steblo omogoča, da pogon ventila ostane dostopen, ko je telo ventila nameščeno pod zemljo, znotraj izolacijskih plasti ali na težko dostopnih mestih.

2. Ali je mogoče prilagoditi dolžino podaljška stebla?

ja Večina proizvajalcev zagotavlja prilagojene dolžine stebla glede na globino cevovoda, debelino izolacije in operativne zahteve.

3. Ali so lopute s podaljšanim steblom primerne za visokotemperaturne sisteme?

Da, če so izbrani ustrezni materiali in tesnilni elementi, ki vzdržijo delovno temperaturo.

4. Kakšna je razlika med standardno loputo in različico s podaljšanim steblom?

Glavna razlika je daljše steblo, ki povezuje disk ventila z aktuatorjem, kar omogoča upravljanje z oddaljenega ali dvignjenega položaja.

Zaključek

Metuljasti ventili s podaljšanim steblom zagotavljajo učinkovito rešitev za industrijske cevovode, kjer standardni ventili niso enostavno dostopni. Z razširitvijo stebla nad izolacijske plasti ali podzemne instalacije ti ventili poenostavijo delovanje, povečajo varnost in zmanjšajo zapletenost vzdrževanja.

S svojo kompaktno strukturo, učinkovitim nadzorom pretoka in prilagodljivimi možnostmi namestitve imajo metuljasti ventili s podaljšanim steblom še naprej pomembno vlogo v sodobnem inženirstvu cevovodov. Visokokakovostni izdelki, ki jih proizvajajo podjetja kot nprZhongguanpomagajo zagotoviti zanesljivo delovanje v najrazličnejših zahtevnih industrijskih okoljih.
