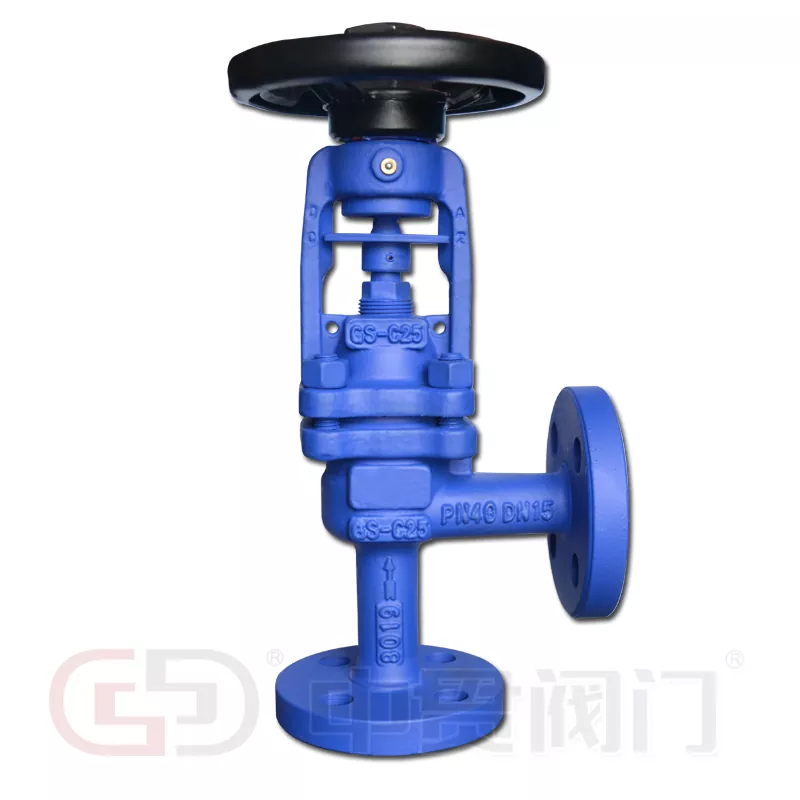

Standardni kotni ventil DIN z mehom

Standardni kotni ventil z mehom po DIN standardu predstavlja kritično evolucijo v tehnologiji krmiljenja tekočin. Za razliko od tradicionalnih ventilov z ravnim vzorcem ta zasnova kotnega telesa sama po sebi rešuje prostorske omejitve in izzive drenaže, ki so pogosti v kompleksnih cevovodnih omrežjih. S preusmeritvijo toka pod kotom 90 stopinj odpravlja potrebo po dodatnem kolenskem nastavku, kar zmanjšuje padec tlaka in stroške namestitve.

Opis izdelka in tehnične specifikacije

Ta standardni kotni ventil z mehom DIN združuje kotni vzorec, ki prihrani prostor, in večslojno kovinsko tesnilo z mehom. Je prednostna izbira za kritične izolacijske naloge v sistemih s termalnim oljem, pregreto paro in nevarnimi plini.

• Gradbeni materiali

Karoserija/pokrov motorja: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Meh: SS304, SS316, SS316L, SS310S, Hastelloy C

Sedež in disk: Nerjaveče jeklo s trdim navarjanjem Stellite (izbirno)

• Velikost in območje tlaka

Razpon velikosti: DN15 – DN400

Nazivni tlak: PN16 – PN40

Temperaturno območje: ≤600 °C

• Tipične aplikacije in mediji

Sistemi: sistemi z vročim oljem, parni sistemi, sistemi s toplo in hladno vodo, naprave za amoniak.

Mediji: para, procesni plini, vroča voda, termalno olje, amoniak, tekočine za prenos toplote.

Temeljne prednosti

Tesnilni element kovinskega meha

Srce tega ventila je hidravlično oblikovan večslojni kovinski meh. To odpravlja dinamično tesnjenje na steblu in popolnoma preprečuje zunanje puščanje. Za razliko od običajnih tesnilnih ventilov zasnova meha zagotavlja nič ubežnih emisij – ključnega pomena za ekološko občutljive obrate in obrate z visoko odgovornostjo.

Optimizirana geometrija diska

Stožčast, poenostavljen profil diska zagotavlja linearno pretočno karakteristiko in tesno zapiranje (do stopnje puščanja razreda VI). Ta zasnova zmanjšuje erozijo in vibracije ter znatno podaljšuje življenjsko dobo v primerjavi s standardnimi krožnimi ventili.

Redundantni sistem tesnjenja (meh + tesnilo)

Vključujemo arhitekturo dvojnega tesnila. Primarno tesnilo je kovinski meh. Če meh kdaj odpove (izjemno redko), sekundarno tesnilo iz PTFE ali grafita zagotovi takojšnje rezervno tesnilo, ki zagotavlja neprekinjeno varnost naprave.

Priključek za mazanje

Integrirana mazalka omogoča neposredno mazanje vretena, matice vretena in sklopa tulca med uporabo. To zmanjša delovni navor in prepreči draženje pri aplikacijah z visokim ciklom.

Ergonomsko ročno kolo

Ročno kolo, zasnovano z nedrsečimi robovi in ​​optimalnim premerom, zmanjšuje utrujenost operaterja in zagotavlja gladko in natančno modulacijo. Težka konstrukcija je odporna na poškodbe zaradi udarcev v robustnih rastlinskih okoljih.

Vprašanja in odgovori – praktične informacije o javnih naročilih

V: Ali imate MOQ?

O: Ne, nimamo minimalne količine naročila. Tudi če potrebujete samo en kos, vam ga izdelamo in dobavimo. Kot prilagodljiva tovarna smo prej zagotovili en sam varnostni ventil za podporo strankinemu nujnemu vzdrževanju.

V: Ali lahko zagotovite druge standarde?

O: Da. Medtem ko je naše osrednje strokovno znanje in izkušnje DIN standardni kotni ventil z mehom, lahko na zahtevo izdelamo po drugih standardih (ANSI, BS, JIS). Enostavno zagotovite zahtevani standard in razred tlaka naši skupini dobaviteljev.

V: Ali lahko dobim risbo poizvedovalnih ventilov?

O: Da, vendar upoštevajte, da priprava risbe zahteva nekaj časa. Dovolite dovolj časa za pripravo v vašem urniku projekta. Za posebne, neobičajne ventile ali ventile širokega razpona (npr. DN400 ali posebne zlitine) ne moremo vedno zagotoviti risb, saj nobena posamezna tovarna ne proizvaja vseh vrst ventilov. Vendar pa so za vse standardne konfiguracije DIN na voljo polne dimenzije in risbe P&ID.

V: Kako dolgo je za ponudbo?

O: Običajno v 24 urah za standardne poizvedbe. Za posebne ventile (npr. visokolegirane ali nestandardne tlačne razrede) počakajte do 48 ur. Kot profesionalni kitajski proizvajalec dajemo prednost hitremu odzivu.

V: Kaj pa pakiranje?

O: Standardna izvozna embalaža uporablja zaprte lesene škatle za zaščito pred korozijo. Za velike velikosti (običajno nad DN200) so ventili pritrjeni na palete z raztegljivo folijo in zaporo za vlago. Vsa embalaža ustreza mednarodnim standardom pošiljanja.
