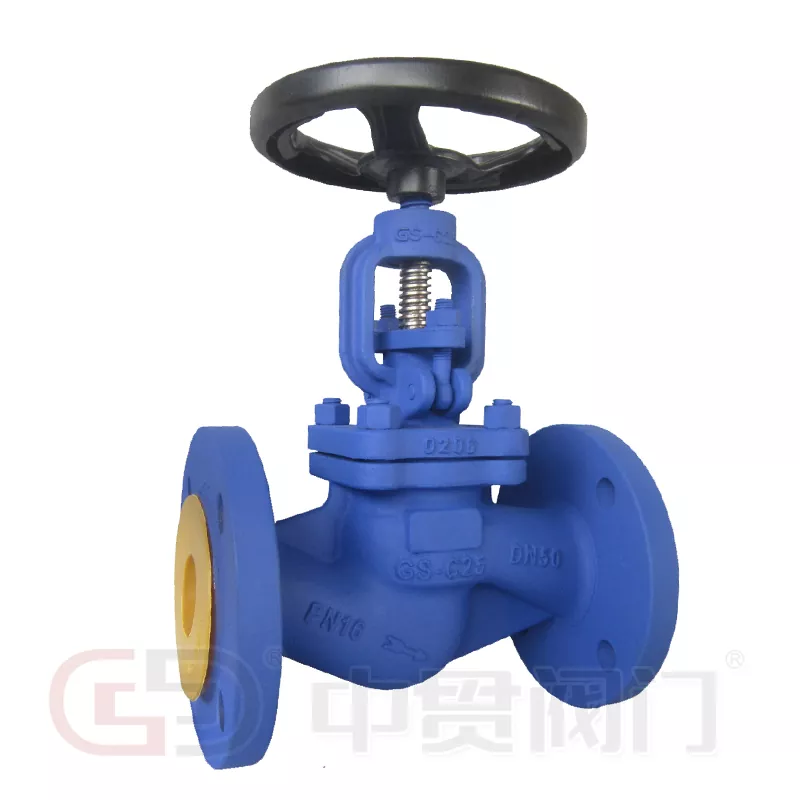

Standardni krožni ventil DIN

Strukturni material

Izdelano iz litega jekla, nodularnega železa, ogljikovega jekla, nerjavečega jekla in drugih inženirskih materialov, izbira materiala temelji na naslednjih osnovnih lastnostih: odlična odpornost na pritisk/temperaturo; Dolgotrajna odpornost proti koroziji; Prilagodljivost na specifične delovne pogoje

Funkcionalno načelo

Natančen nadzor tekočine je dosežen z diski, ki jih poganja steblo, aktuator pa je neobvezen: ročno upravljanje (standard); pnevmatski pogon (vmesnik ISO 5211); električna izvedba (v skladu z IEC 60534).

Tesnilni sistem

Konfiguracija tesnilnega para določa raven puščanja DIN standardnega krožnega ventila (v skladu z EN 12266): kovinsko trdo tesnilo (pogoji visoke temperature in visokega tlaka); kovinska PTFE kompozitna tesnila (kemični mediji); Tesnila iz kovinskega elastomera (zahteva brez puščanja)

Raven tlaka

Standardno območje tlaka: PN10 do PN400 (ustreza razredu ASME 150~2500)

Prekini povezavo

Prirobnica (EN 1092-1), navoj (ISO 7-1/ISO 228-1), sočelni zvar (ASME)
