Kaj je povezava tipa Wafer? (2)

Povezava v obliki rezin je način pritrditveventili(še posebejlopute, kontrolni ventili, itd.) med prirobnicami cevi z uporabo dolgih vijakov. Njegova značilnost je: ventil nima lastnih integralnih prirobnic; namesto tega gredo dolgi vijaki skozi prirobnici obeh cevi, da pritrdijo ventil na sredini.

1. Glavne prednosti in slabosti

Prednosti:

Prihranek prostora: dolžina rezastega ventila (dimenzija čela v čelo) je 1/3 do 1/4 dolžine ventila s prirobnico.

Zmanjšanje stroškov: Odpravlja kovanje/strojno obdelavo dveh integralnih prirobnic na telesu ventila.

Lahek: Z njim se lahko upravlja ročno brez dvižne opreme, zlasti za velike premere (npr. DN200 in več).

Slabosti:

Ni ga mogoče odstraniti neodvisno: Za zamenjavo ventila z rezinami je treba obe prirobnici cevi odklopiti (tj. cev je treba odmakniti). Zato ga ni mogoče uporabiti na slepih koncih cevi ali kjer je dostopna le ena stran.

Zahteva dobro poravnavo: Nepravilno poravnane cevne prirobnice lahko zvijejo ventil in povzročijo okvaro tesnila.

Ni za zelo visok tlak: običajno se uporablja pri nizkem do srednjem tlaku (≤ PN40 / razred 300); ultra visok tlak lahko popači telo ventila.

2. Pogoste aplikacije

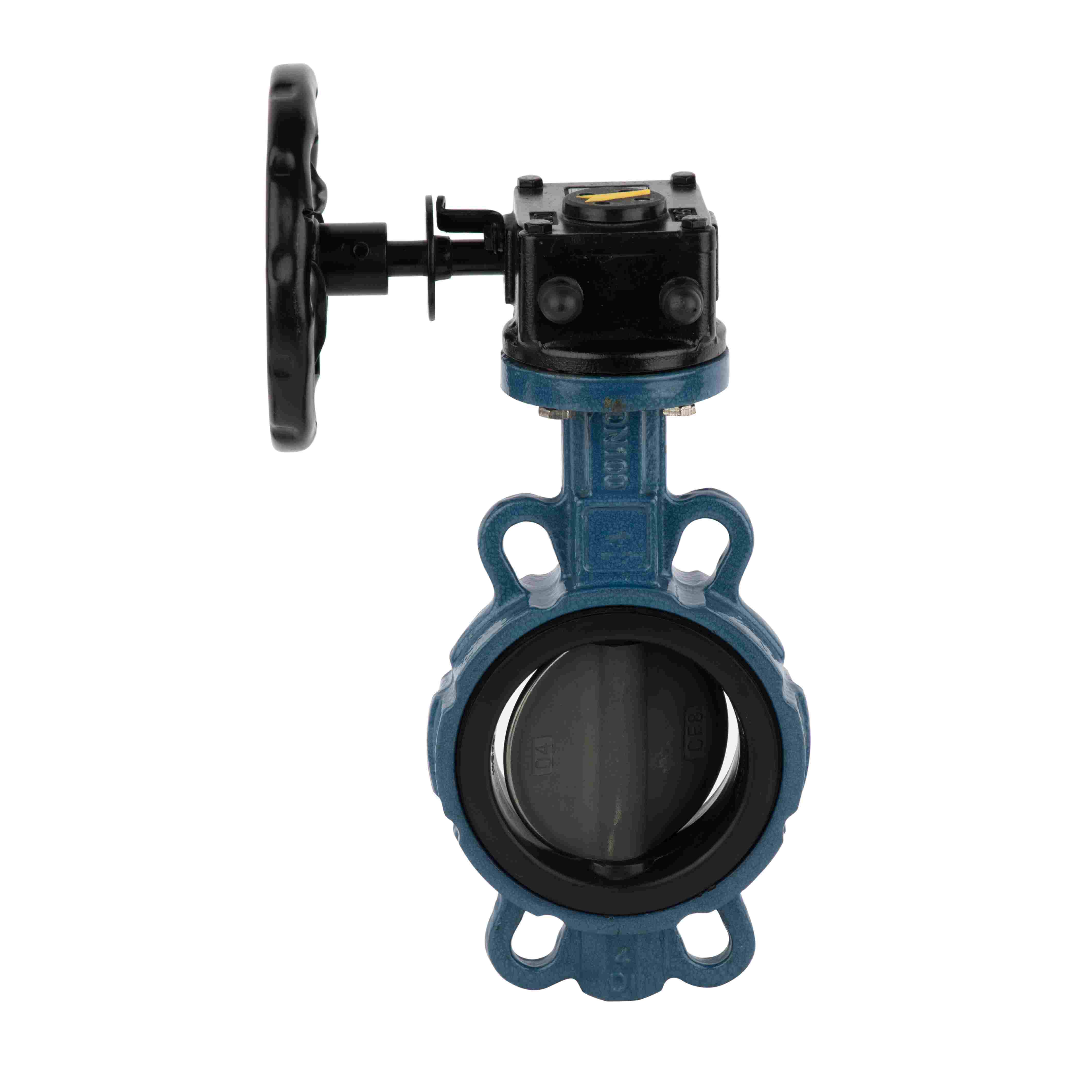

Metuljasti ventili z rezinami: priprava vode, HVAC, protipožarni sistemi – pogosti zaradi nizkih stroškov in enostavne namestitve.

Kontrolni ventili za rezine: preprečujejo povratni tok; veliko krajši od nihajnih povratnih ventilov, vpet neposredno med prirobnice.

Ventili, obloženi z rezinami: aplikacije, odporne proti koroziji.

3. Opombe o namestitvi

Dolžino vijaka je treba natančno izračunati:

2 × debelina prirobnice cevi + čelna dolžina ventila + 2 × debelina tesnila + 2 × višina matice

Uporabite ustrezne standarde za povezavo rezin (npr. EN 593, API 609, GB/T 12238) z ustreznimi standardi za prirobnice cevi (npr. GB/T 9119, HG/T 20592).

Uporabite enakomeren navor vijakov, da preprečite neenakomerno vpenjanje, ki lahko povzroči zagozditev diska (pogosta težava z metuljnimi ventili).

Povzetek

Wafer-type je oblika povezave, katere cilj je majhna teža, nizki stroški in hitra namestitev. Ventil v bistvu obravnava kot "vpeto komponento" med dvema cevnima prirobnicama. Pri izbiri je treba upoštevati stopnjo tlaka, vzdrževalni dostop in pogostost odstranjevanja.
