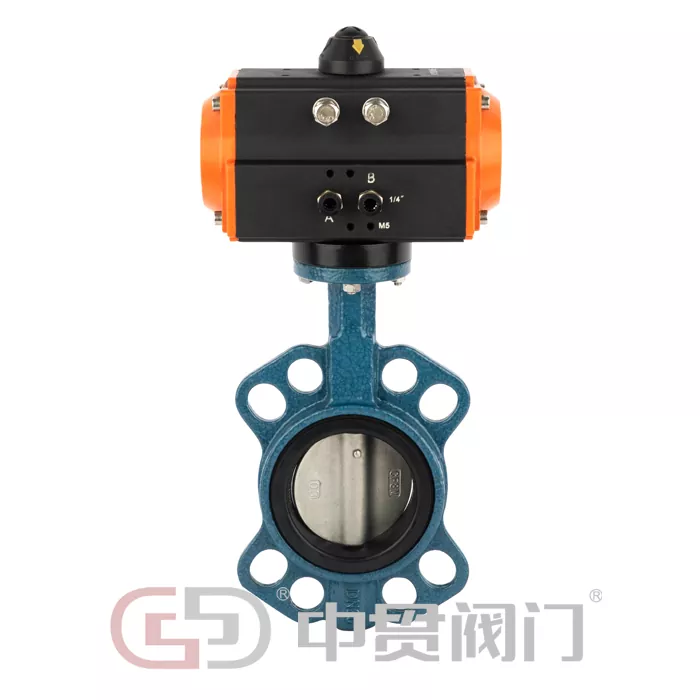

Pnevmatsko aktiviran dušilni ventil

Pnevmatski loputni ventil je metuljni ventil na stisnjen zrak. Njegovo jedro sestavljata pnevmatski aktuator in telo ventila. Pnevmatski aktuator poganja ploščo ventila, da se zavrti za 90°, s čimer se dosežejo funkcije prekinitve ali regulacije pretoka medija v cevovodu. Metuljna loputa ponuja hitrejši odziv in lažje upravljanje. Uporablja se lahko s pozicionerjem za natančen nadzor in se široko uporablja v različnih industrijskih in komunalnih cevovodnih sistemih ter se prilagaja različnim potrebam po prenosu medijev.

Kot eden od osrednjih izdelkov družbe Zhongguan Valve, naša pnevmatska dušilna loputa nadaljuje tradicijo visoke kakovosti naših izdelkov z metuljno loputo. Od nabave surovin do proizvodnje in predelave ter nato do testiranja končnega izdelka se vsak korak strogo drži industrijskih standardov, da se zagotovi dolgoročno stabilno delovanje in izpolnijo dejanski pogoji delovanja različnih strank.

Lastnosti

Osrednjo strukturo pnevmatsko aktiviranega dušilnega ventila sestavljajo tri glavne komponente, ki skupaj zagotavljajo stabilno delovanje ventila. Posebna struktura je naslednja:

• Pnevmatski aktuator: Kot napajalno jedro ventila je na voljo v enostranskih in dvojno delujočih vrstah. Izdelan je iz aluminijeve zlitine, je lahek, visoke trdnosti in zagotavlja stabilen izhodni navor. Prilagodljivo ga je mogoče izbrati glede na premer ventila in pogoje delovanja, kar zagotavlja gladko vrtenje ventilske plošče in zanesljivo delovanje.
• Ohišje lopute: ohišje ventila je izdelano iz litega železa, litega jekla ali nerjavečega jekla itd. Pretočni kanal je zasnovan tako, da je racionaliziran, notranja stena pa je gladka, kar lahko učinkovito zmanjša upor tekočine in zmanjša porabo energije sistema; ventilska plošča ima krožno strukturo in se tesno prilega sedežu ventila, da zagotovi tesnjenje in prepreči uhajanje medija.
• Dodatki za krmiljenje: pozicionerji ventilov, mejna stikala, elektromagnetni ventili in drugi dodatki se lahko opremijo glede na potrebe kupca. Pozicionerji lahko dosežejo natančno nastavitev odpiranja ventila, končna stikala lahko zagotovijo povratne informacije o stanju delovanja ventila v realnem času, elektromagnetni ventili pa se uporabljajo za nadzor delovanja aktuatorjev za doseganje avtomatiziranega nadzora.

I. Funkcije pogona in nadzora

Fleksibilna pogonska metoda: uporablja enostransko delujoče ali dvojno delujoče pnevmatske pogone, ki jih je mogoče izbrati glede na pogoje delovanja. Enosmerno delujoči aktuatorji se samodejno ponastavijo s silo vzmeti v primeru prekinitve dovoda zraka, kar zagotavlja varnost sistema.

Natančen in priročen nadzor: lahko je opremljen z inteligentnim pozicionerjem, ki sprejema tokovne signale 4-20 mA za doseganje neprekinjenega prilagajanja odpiranja od 0 % do 100 %, pri čemer natančnost nadzora doseže ±0,5 %-±1 %, kar je primerno za visokonatančne scenarije nadzora pretoka.

Hitra odzivna hitrost: čas preklopa ventila je samo 3-10 sekund. Za scenarije izklopa v sili je mogoče prilagoditi popolnoma zaprt model v 1 sekundi, kar je veliko boljše od tradicionalnih električnih ventilov, primerno za pogoje delovanja, ki zahtevajo hiter odziv.

II. Lastnosti tesnjenja in vzdržljivosti

Zanesljivo tesnjenje: mehka tesnila ali kovinska tesnila je mogoče izbrati glede na značilnosti medija. Mehka tesnila lahko dosežejo ANSI razred VI brez puščanja, medtem ko lahko kovinska tesnila dosežejo ANSI razred IV, kar učinkovito preprečuje puščanje medija.

Visoka vzdržljivost: ohišje ventila je izdelano iz visokokakovostnih materialov, površino plošče ventila pa lahko po potrebi prevlečete s trdo zlitino ali keramično prevleko, zaradi česar je odporna na obrabo in korozijo. Tesnila so izdelana iz visokokakovostnih materialov, ki zagotavljajo dolgo življenjsko dobo in zmanjšujejo kasnejše stroške vzdrževanja.

Kompaktna struktura: Majhna velikost in majhna teža, ki tehta le 1/3 do 1/5 zapornega ventila enakega premera, zahteva manj prostora za namestitev, je enostaven za namestitev in prihrani čas in stroške namestitve.

III. Druge osnovne funkcije

Nizek upor pretoka in nizka poraba energije: Koeficient upora pretoka v popolnoma odprtem stanju je ≤0,5, kar je veliko nižje kot pri zapornih in krožnih ventilih, kar učinkovito zmanjša porabo energije črpalk, ventilatorjev in druge električne opreme, primerne za aplikacije z visokim pretokom.

Široka združljivost: Prilagodljiv različnim medijem, kot so voda, para, olje in raztopine kislin/alkalij, pokriva različne delovne pogoje, kot so nizka temperatura, visoka temperatura in visok tlak, kar ustreza potrebam več industrij.

Enostavno upravljanje: podpira ročno (ročaj, polžasto gonilo) in pnevmatsko delovanje. Ročno delovanje je mogoče uporabiti v nujnih primerih, ko je dovod zraka prekinjen, kar zagotavlja normalno delovanje sistema.

pogosta vprašanja

1. Kakšen je zahtevani tlak dovoda zraka za pnevmatski loputni ventil?

Standardni tlak dovoda zraka je 0,4-0,6 MPa. To je mogoče ustrezno prilagoditi glede na model pogona in premer ventila. Za posebne nasvete glede na vaše delovne pogoje se obrnite na našo prodajno ekipo.

2. Kako izbrati med metuljnimi loputami na pnevmatski pogon z mehkim in kovinskim tesnilom?

Vrste mehkega tesnila (guma, PTFE) so primerne za čiste medije pri nizkem tlaku, normalni temperaturi (kot je voda iz pipe, tekočine za živila), ki nudijo visoko odpornost proti puščanju in potencialno dosežejo ničelno puščanje. Vrste kovinskih tesnil so primerne za visokotemperaturne, visokotlačne medije, ki vsebujejo delce ali korozivne medije (kot so para, kemične surovine), ter nudijo večjo temperaturno in tlačno odpornost. Stranke lahko izbirajo glede na njihove značilnosti medijev in delovne zahteve.

3. Ali lahko prilagodite modele velikih premerov vaših pnevmatskih dušilnih ventilov?

ja Naš standardni proizvodni premer je DN40-DN1600. Za pnevmatski loputni ventil z večjim premerom se obrnite na našo prodajno ekipo. Proizvodnjo bomo prilagodili vašim potrebam in zagotovili, da bo izdelek ustrezal operativnim zahtevam.

4. Kakšna je garancijska doba izdelka?

Naša pnevmatska dušilna loputa ima enoletno garancijo. Med garancijskim obdobjem bomo zagotovili brezplačne storitve popravila ali zamenjave za vse težave s kakovostjo, ki jih ni povzročila človeška napaka. Nudimo tudi dolgoročno poprodajno vzdrževalno podporo.

5. Kako namestiti in vzdrževati pnevmatski loputni ventil?

Pred namestitvijo preverite, ali so vse komponente ventila popolne in pravilnega modela ter da v ohišju ventila ni tujkov. Med namestitvijo se prepričajte, da je ventil poravnan s cevovodom, da je prirobnični priključek varen in da med varjenjem ne zažgete tesnil. Za vsakodnevno vzdrževanje naj bo ventil čist, redno preverjajte obrabljenost tesnil, nemudoma zamenjajte obrabljene dele in redno mažite dele menjalnika, da zagotovite nemoteno delovanje ventila. Zagotovljena bodo podrobna navodila za namestitev in vzdrževanje.
