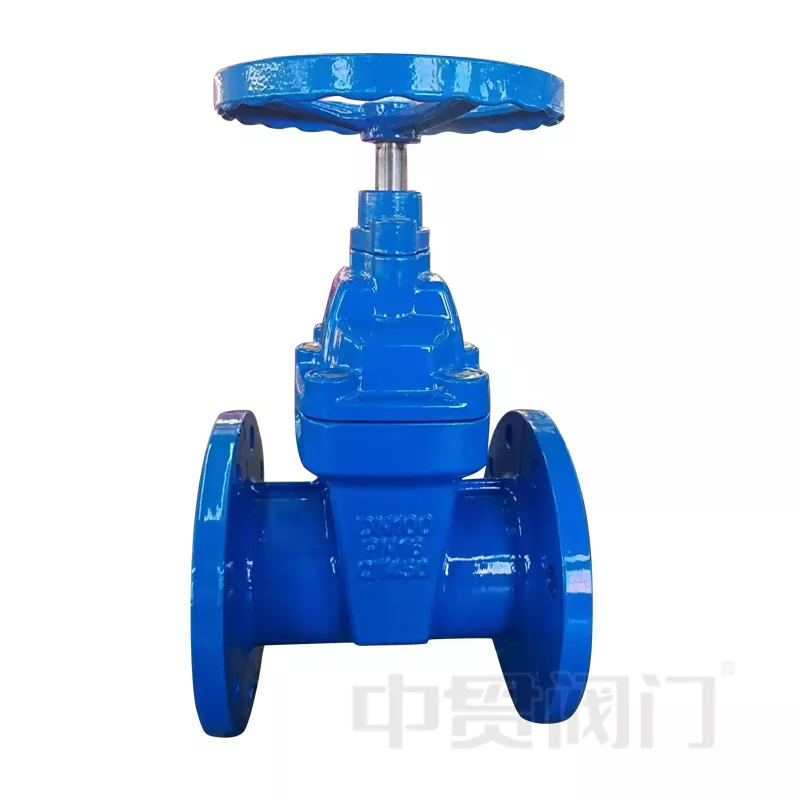

Medeninasti zaporni ventil JIS 5k ali 10k

Kot kitajski dobavitelj je zaporni ventil JIS 5k ali 10k z medeninastim tesnilom Zhongguan Valve izdelek zapornih ventilov, izdelan strogo v skladu z japonskimi industrijskimi standardi in se pogosto uporablja na trgu jugovzhodne Azije. Ta izdelek je skladen z JIS B2032 (standard za zasun) in JIS B2071/JIS B2220 (standardi za konec prirobnice) in se uporablja predvsem v cevnih sistemih za običajne medije, kot so voda, para in olje.

Podroben opis

Standardi in nazivni tlak

Ta medeninasti zaporni ventil JIS 5k ali 10k je izdelan za izpolnjevanje običajnih zahtev JIS za cevovode in ga je enostavno uskladiti z obstoječimi japonskimi standardnimi sistemi.

Standard oblikovanja:

JIS B2032 (zaporni ventil)

Standardna prirobnica:

JIS B2220

Tlačni razred:

JIS 5K – primeren za nizkotlačne sisteme

JIS 10K – približno PN16 (1,6 MPa)

Nazivni obseg velikosti:

DN15 – DN600

1/2" – 24"

(Dejanski obseg velikosti je odvisen od proizvodne zmogljivosti)

Tehnični parametri

Tehnični parametri – zaporni ventil z medeninastim tesnilom JIS 5K / 10K

Struktura in opis materiala

Medeninasti zaporni ventil JIS 5k ali 10k ima klasično in zanesljivo strukturo, ki se osredotoča na vzdržljivost in stabilnost tesnjenja.

• Telo in pokrov ventila

Material: medenina ali bron (lit baker)

Dobra odpornost proti koroziji

Primerno za nekorozivne medije, kot sta voda in para

Pogosto se uporablja v gradbenih in industrijskih sistemih

Kovinska tesnilna površina iz bakrene zlitine

Izbirna ponikljana ali kromirana površina za večjo odpornost proti obrabi

Na voljo možnost mehkega tesnila (PTFE) za posebne delovne pogoje

• Povezava in delovanje

Prirobnični priključek, popolnoma združljiv s cevovodi standarda JIS

Standardno delovanje: ročno kolo

Izbirno: menjalnik (za velike velikosti), električni aktuator (zahteva avtomatizacije)

Prednosti izdelka

Dizajn medeninastega kovinskega tesnila

Boljša odpornost na visoke temperature v primerjavi z gumijastimi tesnili

Stabilno tesnjenje med dolgotrajno uporabo

Odporen proti nizkemu pretokuance

Zasnova s ​​polno izvrtino

Zmanjšana izguba tlaka, primerna za cevovode z velikim pretokom

Ldolgo življenjsko dobo

Medenina je odporna proti luščenju in oksidaciji

Nizka pogostost vzdrževanja

Širok obseg uporabe

Vodni sistemi

Parni cevovodi

Nafta in splošni industrijski mediji

(Za korozivne medije se priporoča posebna obdelava materiala)

Načelo delovanja

Ventil deluje z vrtenjem ročnega kolesa za poganjanje stebla in zaporne plošče navzgor ali navzdol:

Ko je popolnoma odprt, je pretok raven in neoviran

Ko so zaprte, se tesnilne površine iz bakrove zlitine tesno prilegajo, da preprečijo puščanje

Preprosta struktura zagotavlja stabilno delovanje in enostavno vzdrževanje

Zaradi te zasnove je ventil primeren za pogosto odpiranje in zapiranje v industrijskih in gradbenih sistemih.

Tipične aplikacije

Kemična industrija

Farmacevtske rastline Tovarne za predelavo hrane

Gradbeni sistemi

HVAC sistemi

Oskrba z vodo in odvodnjavanje

Energetski in ogrevalni sistemi

Parni cevovodi kotlovnice

Postaje za izmenjavo toplote
