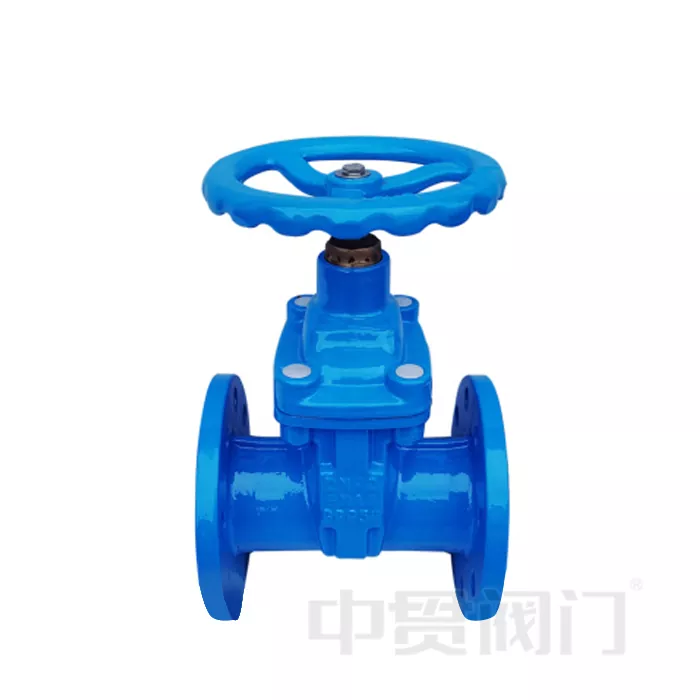

Prožen zaporni ventil z nedvižnim steblom

Zasnova s ​​skritim steblom: Matica stebla ventila je povezana z zaporno ploščo in ko se ventil odpre in zapre, se steblo ventila samo vrti brez dviganja (poganja ga ročno kolo ali menjalnik), kar prihrani prostor za namestitev in je primerno za podzemna ali ozka okolja.

Elastično mehko tesnilo: zaporna plošča je prekrita z elastičnimi materiali, kot sta guma ali poliuretan (postopek integrirane inkapsulacije), ki tvori tesno prileganje s sedežem ventila, z dobrim tesnjenjem in lahko kompenzira rahlo obrabo.

Material telesa ventila: običajno lito železo (HT200, QT400), nodularna litina ali nerjavno jeklo, notranja votlina pa je prevlečena z epoksidno smolo za zaščito pred korozijo.

Zasnova brez preusmerjevalnih lukenj: Nekateri modeli vratnih plošč so trdne strukture, primerni za popolnoma odprte/popolnoma zaprte delovne pogoje in niso primerni za regulacijo pretoka.

Zgornji štirje elementi so osnovna struktura zapornega ventila z nedvižnim steblom in prožnim sedežem

Aplikacija

Komunalni vodovod: magistralno cevovodno omrežje, sekundarni vodovod.

Protipožarni sistem: mokro/suhi protipožarni cevovod.

Gradbeni cevovodi: stavbni vodovod in odvodnjavanje, HVAC obtočna voda.

Industrijsko področje: čiščenje odplak, kemični mediji (tesnilni material je treba izbrati glede na medij)

Katere so glavne značilnosti prožnega zapornega ventila z nedvižnim steblom?

Dvosmerno tesnjenje: lahko učinkovito tesni pod pritiskom naprej in nazaj, ne da bi ga omejila smer toka medija.

Nizek upor pretoka: Ko je popolnoma odprt, je kanal naravnost skozi, z nizkim uporom tekočine, primeren za razmere visokega pretoka.

Odporen proti koroziji in vzdržljiv: Telo ventila je pogosto prevlečeno z epoksi smolo, gumijasto tesnilo pa je odporno proti koroziji in ima dolgo življenjsko dobo.

Enostavno vzdrževanje: Tesnilni obroč je mogoče zamenjati, nekateri modeli pa podpirajo spletno vzdrževanje brez razstavljanja ventila.

Veljavni mediji: nekorozivni mediji, kot so voda, odplake, zrak itd. (temperatura na splošno ≤80 ℃).

Prilagajanje in certificiranje OEM/ODM

Popolna podpora za prilagajanje

Možnosti elementa prilagajanja

Barva karoserije Na voljo je serija barv RAL (standard: modra RAL 5005)

Debelina nanosa Epoksi praškasti premaz, 250-400 mikronov nastavljiv

Označevanje logotipa Cast na ohišju / lasersko označevanje / tablica z imenom iz nerjavečega jekla

Način delovanja Ročno kolo / Menjalnik / Električni aktuator / Pnevmatski aktuator

Standardna prirobnica GB / ANSI / BS / DIN / JIS neobvezna

Embalaža Nevtralna izvozna embalaža / embalaža blagovne znamke kupca

Certifikati in standardi: ISO 9001:2015 Sistem vodenja kakovosti. Skladno z GB/T 24924, AWWA C509, EN 1171. Tovarniško poročilo o preskusu z žigom CNAS je na voljo za posamezno serijo. Na zahtevo lahko zagotovi potrdilo o poreklu, obrazec E, CIQ.

Moč tovarne in proizvodnje

Tudi ko poletne temperature presežejo 38 °C (100 °F), naši delavci na prvi liniji ostanejo v službi in delajo nadure, da zagotovijo pravočasno proizvodnjo in dostavo loput, zapornih ventilov, krogelnih ventilov in drugih ključnih izdelkov za domače in čezmorske stranke. Pred kratkim smo zaključili proizvodnjo številnih čezmorskih naročil, ki so v glavnem sestavljena iz loput in zapornih ventilov, ki so bila gladko zapakirana in poslana v države strank.

Informacije o razstavi

Udeležili se bomo ASIAWATER 2026 v Kuala Lumpurju v Maleziji (aprila 2026). Dobrodošli, da obiščete našo stojnico.

Poprodajne storitve in podrobnosti o pošiljanju

Vsak ventil je podvržen strogemu tlačnemu testiranju in pregledu materiala, preden zapusti tovarno. Na voljo je 12-18 mesecev garancije glede na pogodbene pogoje.

Dobavni rok vzorca: 7 dni za standardne velikosti (DN50-DN300). Čas priprave naročila v razsutem stanju: 30 dni za naročilo kontejnerjev.

Embalaža za izvoz: standardna lesena embalaža/paletna embalaža s certifikatom za zaplinjevanje. Strani prirobnic zaščiteni s plastičnimi pokrovčki. Podpora za rezervne dele: gumijasti sedežni obročki, O-obročki in matice za steblo na voljo 5 let.

Industrijske aplikacije

Iz naših dejanskih projektnih izkušenj:

Obrat za galvanizacijo v Zhejiangu: zamenjan s PVC krogelnimi ventili Zhongguan, rešen dolgoročni problem korozije, prihranjenih skoraj 200.000 RMB pri letnih stroških vzdrževanja.

Čistilna naprava v Shandongu: Po oceni naše tehnične ekipe na kraju samem smo originalne ventile iz nerjavečega jekla zamenjali z ventili Zhongguan, življenjska doba podaljšana s 6 mesecev na več kot 5 let.

Veliko farmacevtsko podjetje v Jiangsuju: Po prehodu na rešitve ventilov Zhongguan v celotni liniji se je pogostost vzdrževanja znatno zmanjšala, čistost izdelka se je povečala za 0,3 %.

Ozadje naše tovarne

Podjetje Zhejiang Zhongguan Valve Manufacture Co., Ltd. je bilo ustanovljeno leta 2019 z ekipo, ki ima več kot 19 let izkušenj v industriji ventilov. Nahaja se v Oubei, Yongjia, Wenzhou, Zhejiang (ročno mesto črpalk in ventilov). Imamo dve proizvodni bazi v Tianjinu in Wenzhouju.

Glavni proizvodi: lopute, zaporni ventili, krogelni ventili, nepovratni ventili, cedila, regulacijski ventili. Razpon velikosti: DN40 do DN1600 (večje velikosti na voljo na zahtevo).

Integracija dobavne verige: Severna baza se osredotoča na materiale iz litega železa. Južna osnova se osredotoča na materiale iz litega jekla. Integriramo dobavno verigo vodnih ventilov (sever) in dobavno verigo industrijskih ventilov (jug), da strankam zagotovimo bogatejšo izbiro izdelkov.
