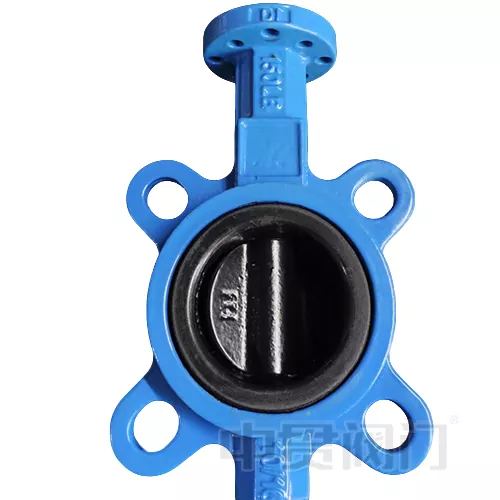

Metuljasti ventil s prevleko Halar

Metuljasti ventil s prevleko Halar je zasnovan za ekstremna kemična okolja, pri čemer uporablja prevleko Halar (ECTFE) na površini plošče za doseganje vrhunske odpornosti proti koroziji. Z razponom delovne temperature od -40 ℃ do 150 ℃ (specifična uporaba temperature je treba upoštevati tudi materiale sedeža) in debelino 0,5-1,2 mm.

Osnovna funkcija premaza HALAR

HALAR (etilen-klorotrifluoroetilen kopolimer, ECTFE) je visoko zmogljiv fluoropolimer, ki enakomerno prekrije površino metuljaste plošče s postopkom elektrostatičnega pršenja, da tvori gosto zaščitno plast debeline 0,5~1,2 mm. Glavne funkcije te prevleke pri diskastem ventilu s prevleko Halar vključujejo:

1. Odpornost proti kemični koroziji: lahko prenese 98 % žveplovo kislino, 37 % klorovodikovo kislino, močne alkalije (kot je 50 % NaOH) in organska topila (kot so aceton, ksilen), stopnja korozije pa je manjša od 0,01 mm/leto;

2. Temperaturna odpornost: temperaturno območje dolgotrajne uporabe -40 ℃ ~ 150 ℃, kratkotrajna odpornost na toplotni šok 180 ℃;

3. Nizka prepustnost: molekularna struktura je gosta, kar preprečuje korozijo kovinskega substrata plošče metulja zaradi srednje penetracije;

4. Odpornost proti obrabi in proti sprijemanju: koeficient površinskega trenja je le 0,3, kar zmanjša oprijem zrnatih medijev in podaljša cikel vzdrževanja.

5. V primerjavi s prevlekami PTFE ali PP se mehanska trdnost HALAR-ja poveča za več kot 50 %, zlasti pri pogostih pogojih odpiranja in zapiranja, kar lahko prepreči pokanje in odpadanje prevleke.

Strukturna optimizacija:

Da bi se prilagodil fizikalnim lastnostim prevleke HALAR, ima naš krožni metuljasti ventil s prevleko Halar prilagojeno ciljno zasnovo:

1. Natančna obdelava metuljaste plošče: osnovni material je izdelan iz nerjavečega jekla 316L ali dupleksnega jekla, površinska hrapavost pa je ≤Ra3,2 μm s CNC struženjem, kar zagotavlja enotno adhezijsko osnovo za premaz. Rob metuljaste plošče je zaobljen, da se prepreči koncentracija napetosti premaza.

2. Dvosmerni tesnilni sistem: z mehkim tesnilnim sedežem ventila EPDM ali FKM tvori tesnilni vmesnik "togo-fleksibilnega kompozita" s prevleko HALAR, s čimer doseže dvosmerno ničelno puščanje pri tlaku ≤PN16 (v skladu s standardom ISO 5208).

3. Prilagoditev pogona ISO5211: Vrh stebla ventila je opremljen s kvadratnim vmesnikom gredi (v skladu s standardom ISO5211 F05-F10), ki ga je mogoče neposredno namestiti s pnevmatskimi/električnimi aktuatorji, napaka izhodnega navora pa je ≤5%.

Uporabni mediji in tipični scenariji

Metuljni ventil s prevleko Halar je zasnovan za naslednje medije:

1. Močna kislina/alkalija: kot je raztopina za galvanizacijo (ki vsebuje kromovo kislino), mokri klorov plin v kloralkalnem postopku, koncentrat fosforne kisline;

2. Organska topila: petrokemični intermediati, kot so benzen, estri, ketoni itd.;

3. Oksidacijski medij: vodikov peroksid (koncentracija≤50%), raztopina natrijevega hipoklorita;

4. Tekočina visoke čistosti: čistilno sredstvo CIP/SIP v farmacevtski industriji, dostava ultračiste vode.
