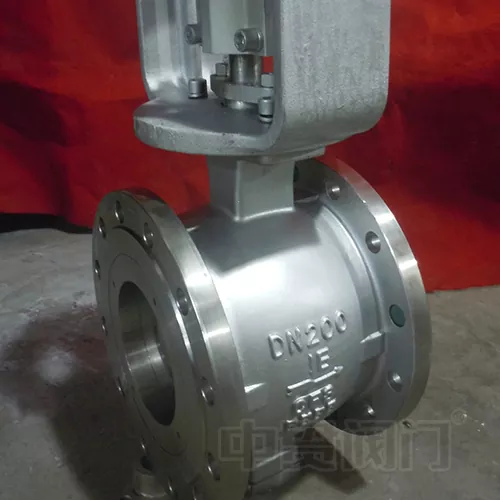

Krogelni ventil z V-vrati iz nerjavečega jekla

Krogelni ventil Zhongguan iz nerjavečega jekla V-Port je visoko zmogljiv industrijski ventil, izdelan posebej za natančno modulacijo pretoka in zahtevne delovne pogoje. Izdelan iz vrhunskega nerjavečega jekla in vključuje napredno geometrijo V-krogle, se odlikuje pri rokovanju z jedkimi tekočinami, visokotemperaturnimi in visokotlačnimi sistemi ter kompleksnimi mediji, ki vsebujejo suspendirane delce ali vlaknate materiale.

Ta ventil se široko uporablja v sektorjih petrokemične rafinacije, proizvodnje električne energije, metalurške predelave, proizvodnje hrane in pijače, farmacevtske proizvodnje, celuloze in papirja ter varstva okolja. Splošno priznan je zaradi svoje vrhunske celovitosti tesnjenja, izjemne odpornosti proti obrabi in podaljšane življenjske dobe, zaradi česar je nepogrešljiva komponenta v sodobnih sistemih za nadzor procesov.

Glavne oblikovne značilnosti in tehnične prednosti

1. Natančna geometrija krogle V-Port za natančen nadzor

Kontura v obliki črke V, strojno vdelana v površino krogle, omogoča zelo natančne karakteristike pretoka, ki ponuja tako linearne in enako odstotne kontrolne krivulje. Z razmerjem zmanjšanja, ki presega 100:1, je ta ventil idealen za aplikacije, ki zahtevajo strogo regulacijo procesa, kot sta nadzor napajanja reaktorja in uravnoteženje pretočnega razmerja.

2. Samočistilno strižno delovanje preprečuje zamašitev

Ko se krogla V-priključka vrti, oster rob V-zareze ustvari močan strižni učinek, ki učinkovito prereže vlakna, celulozno vlakno, gnojevko in trdne delce, ki jih prevzame tok tekočine. Ta edinstvena samočistilna akcija preprečuje nabiranje medijev in zamašitev ventilov, kar zagotavlja izrazito prednost pri zahtevnih aplikacijah, ki vključujejo papir, blato, odpadno vodo in druge tekočine, ki vsebujejo trdne snovi.

3. Vrhunska metalurgija in napredno površinsko utrjevanje

• Osnovni materiali: Telesa in kroglice ventilov so na voljo v možnostih iz visokokakovostnega nerjavečega jekla, vključno z 304, 316 in CF8M (CF3M), ki nudijo odlično odpornost na široko paleto korozivnih medijev.

• Izboljšanje površine: Za izjemno zahtevne pogoje je mogoče tesnilne površine ojačati z volframovim karbidom ali keramičnimi prevlekami, nanesenimi s tehnologijo toplotnega pršenja s kisikovim gorivom visoke hitrosti (HVOF). Ta obdelava doseže površinsko trdoto do HRC 65 ali več, kar dramatično izboljša odpornost proti eroziji, odrgnini in trganju ter podaljša življenjsko dobo za večkrat v primerjavi z alternativami brez premaza.

4. Več rešitev za tesnjenje za ekstremne temperature in pritisk

Glede na vaše posebne storitvene zahteve nudimo vrsto konfiguracij tesnjenja:

• Mehko tesnilo (PTFE/PPL): Idealen za uporabo pri sobni temperaturi, nizkem tlaku in čistih medijih, doseganje tako nizkih stopenj puščanja kot razred VI (brez vidnega puščanja) .

• Kovinsko trdo tesnilo (metal-to-Metal): zasnovano za visokotemperaturne storitve do 450 °C (842 °F), visokotlačne sisteme in abrazivne medije, ki ohranjajo stabilno učinkovitost puščanja na stopnjah razreda IV do VI.

• Fleksibilno grafitno kompozitno tesnilo: združuje odlično visokotemperaturno odpornost z ugodno elastičnostjo, zaradi česar je posebej primerno za sisteme s paro in termalnim oljem.

5. Standardizirana integracija aktiviranja in pametnega nadzora

• Montažna prirobnica, skladna s standardom ISO 5211: Omogoča neposredno namestitev električnih, pnevmatskih ali polžastih aktuatorjev brez orodja, podpira analogne signale 4-20 mA in komunikacijske protokole digitalnega vodila (kot so Profibus, Modbus in Foundation Fieldbus) za brezhibno integracijo v avtomatizirane krmilne sisteme DCS in PLC.

• Varnostno izdelano vreteno: Vključuje zasnovo vretena, ki je odporna proti izbruhom, v kombinaciji z integriranim zaklepnim mehanizmom za omejitev, ki zagotavlja varno in zanesljivo delovanje tudi v pogojih visokotlačnih valov.

6. Vsestranski načini povezovanja in strukturne konfiguracije

• Vrste priključkov: Na voljo v koncih s prirobnico (RF, FF), z rezinami/zastavicami, z navojem (NPT, BSP), z vtičnico in sočelno zvarjenimi konci, ki so združljivi z glavnimi mednarodnimi standardi za cevovode, vključno z ANSI, DIN, JIS in GB.

• Strukturne možnosti: Na voljo v standardni krmilni konfiguraciji V-pristanišča, kot tudi zasnova tesnjenja z dvojnim sedežem za dvosmerno zapiranje ali visokofrekvenčno ciklično vklop-izklop.

Tipične panoge uporabe in scenariji

Vodnik za hitro izbiro – pomoč pri izbiri pravega ventila

Za lažjo natančno izbiro ventila priporočamo, da naši tehnični ekipi posredujete naslednje parametre delovanja:

• Značilnosti medija: ime, jedkost, vsebnost trdnih delcev (vrsta in koncentracija), viskoznost

• Pogoji delovanja: Območje delovnega tlaka, temperaturno območje, zahtevani koeficient pretoka (Cv/Kv)

• Zahteve za krmiljenje: Želena karakteristika pretoka (linearna/enakoodstotna), tip pogona (ročni/električni/pnevmatski), prednost krmilnega signala

• Specifikacije povezave: nazivna vrednost prirobnice, razpored cevi, tip končne povezave

Naše izkušeno inženirsko osebje ponuja brezplačne izračune velikosti in storitve oblikovanja rešitev po meri, da zagotovimo optimalno delovanje ventila za vašo specifično aplikacijo.

Zagotavljanje kakovosti in proizvodni standardi

• Skladnost: Proizvedeno v skladu z mednarodno priznanimi standardi, vključno z ISO 9001, API 6D, API 607 ​​(ognjevarno) in GB/T 12237.

• Strogo testiranje: Vsak ventil je podvržen 100-odstotnemu hidrostatičnemu preskusu tlaka, pregledu puščanja sedeža in spektralni analizi materiala, da se zagotovi dobava brez napak.

• Sledljivost: Popolna sledljivost materiala in obsežna inšpekcijska dokumentacija se vzdržujeta za evidenco kakovosti.

Poprodajne storitve in garancija

1. Garancijska doba: 12 mesecev od datuma zagona, ki zajema proizvodne napake.

2. Doživljenjska tehnična podpora: Brezplačen dostop do naše ekipe inženirjev za odpravljanje težav, navodila za vzdrževanje in priporočila glede rezervnih delov v celotni življenjski dobi ventila.

3. Odziv v sili: Prednostna 48-urna podpora na kraju samem ali oddaljena podpora za kritične okvare sistema.

Zakaj izbrati Zhongguan?

• 18+ let izkušenj s specializirano proizvodnjo ventilov

• Izvoženo v več kot 30 držav na petih celinah

• Popolna zmožnost prilagajanja – na zahtevo so na voljo nestandardne velikosti, posebne zlitine in premazi po meri

• Stroga kontrola procesa s popolnoma dokumentirano sledljivostjo kakovosti

• Konkurenčne cene z neposredno tovarniško dobavo – brez vmesnih pribitkov

Ventil Zhongguan – natančno inženirstvo za vsak izziv pretoka.

Za podrobne tehnične liste, risbe CAD ali prilagojeno pomoč pri izbiri se obrnite na našo prodajno ekipo. Veselimo se dolgoročnega partnerstva z vami.
