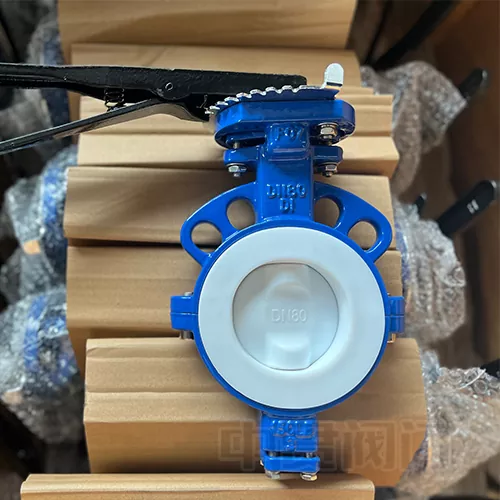

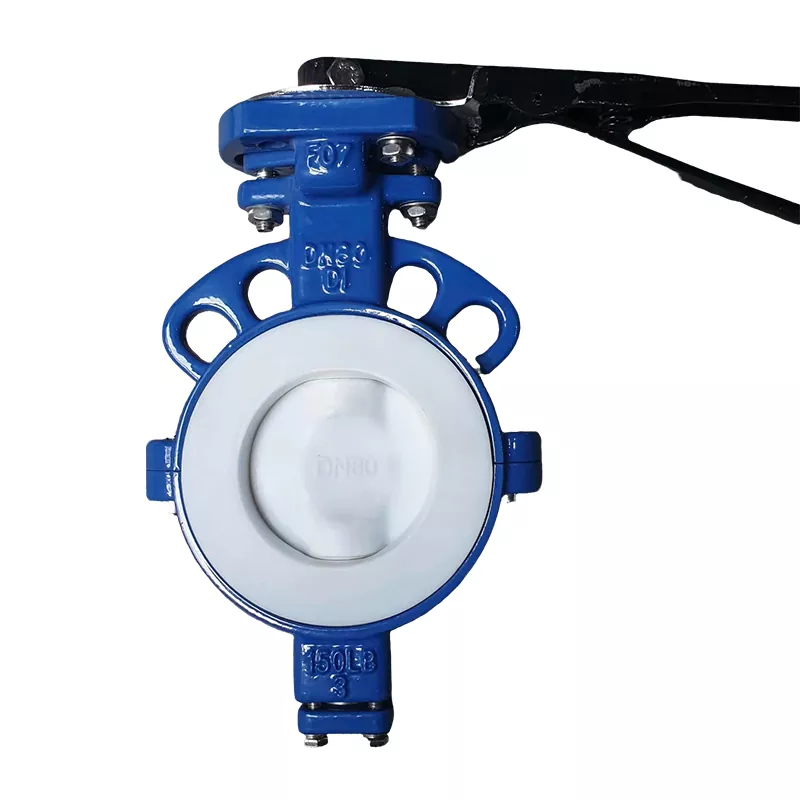

Metuljasti ventil z razdeljenim ohišjem, popolnoma obložen s PTFE

Metuljasta loputa z razdeljenim ohišjem, v celoti obložena s PTFE proizvajalca Zhongguan Valve, je vrhunska, visoko zmogljiva rešitev za nadzor tekočine, zasnovana posebej za najzahtevnejša industrijska okolja na svetu. Ta vodilni ventil združuje napredne strukturne inovacije z elitno znanostjo o materialih in ima oblogo iz politetrafluoroetilena (PTFE) visoke gostote vrhunskega razreda, ki zagotavlja neprebojen ščit pred ekstremno kemično korozijo, abrazivno obrabo in toplotno nestabilnostjo.

Brezkompromisna popolna zaščita pred korozijo

Telo ventila znotraj in zunaj, skupaj z jedrom diska, je popolnoma zaprto s politetrafluoretilenom (PTFE) za težke obremenitve. To ustvari neprepustno, nereaktivno pregrado pred močnimi kislinami, koncentriranimi alkalijami, klorom in visoko reaktivnimi organskimi topili. Izjemno nizek koeficient trenja PTFE zmanjšuje zahteve glede obratovalnega navora, preprečuje kopičenje medija in zmanjšuje abrazivno erozijo zaradi suspendiranih delcev.

Inženirska prednost zasnove z deljenim ohišjem

Ventil ima edinstveno snemljivo zgornje/spodnje ali levo/desno razdeljeno ohišje ventila, ki je varno pritrjeno z visokonateznimi prirobnimi vijaki.

• Vzdrževanje v liniji brez razstavljanja: Ta razdeljena struktura omogoča vzdrževalnim ekipam, da pregledajo, servisirajo ali zamenjajo notranje obrabljive komponente (kot je sedež ventila iz PTFE in zaprt disk), ne da bi popolnoma razstavili strukturni cevovodni sistem. Preprosto odvijte povezovalne vijake telesa, da ločite telo ventila.

• Zmanjšani časi izpadov in stroški dela: poenostavi vzdrževanje v tesnih prostorih, zniža stroške dela in znatno izboljša učinkovitost delovanja sistema.

• Brezhibno naknadno opremljanje cevovoda: razdeljena konfiguracija poenostavi dodajanje ali zamenjavo ventilov v obstoječi infrastrukturi cevovoda med tehničnimi prenovami.




Tehnične specifikacije in materialni standardi

Parameter	Podrobnosti specifikacije
Blagovna znamka / proizvajalec	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Območje nazivnega premera	DN40 do DN1600 (veliki modeli po meri do DN2400 na voljo na zahtevo)
Ocena tlaka	PN6 / PN10 / PN16 / Razred 150
Oblikovanje telesa	Dvodelno deljeno telo (zgornja/spodnja ali leva/desna razcepljena poravnava)
Material podloge in sedeža	Premium Virgin PTFE / PFA / visokotemperaturni FEP
Material osnovnega telesa	Nodularna litina (GGG40/50), ogljikovo jeklo (WCB), nerjaveče jeklo (CF8, CF8M)
Konfiguracija diska	PTFE/PFA popolnoma inkapsuliran disk, SS316, Hastelloy, dupleksno jekleno jedro

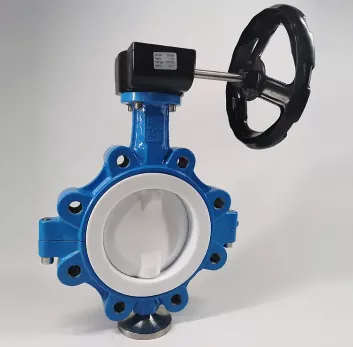

Standardna povezava	Wafer, lug, U-prerez, konci s prirobnico (popolnoma združljiv z ASME, DIN, JIS, BS)
Združljivost aktuatorja	Ročna anglo ročica, polžasti menjalnik, pnevmatski aktuator, električni aktuator

Ciljna področja uporabe

Naši dušilni ventili z deljenim ohišjem, v celoti obloženi s PTFE, služijo kot varnostno kritične komponente za natančno dušenje in absolutno izolacijo v različnih proizvodnih linijah visoke čistosti in nevarnih procesov:

• Kemična in petrokemična predelava: Zanesljivo upravljanje koncentrirane žveplove kisline, klorovodikove kisline, kavstične sode in zelo hlapnih kemičnih reagentov ob zagotavljanju absolutne varnosti postopka.

• Farmacevtska in biotehnološka proizvodnja: Skladne, inertne in neonesnažujoče zasnove površin, ki ohranjajo sterilne pogoje in varno prenesejo agresivne kemične obdelave Clean-In-Place (CIP) in Sterilize-In-Place (SIP).

• Proizvodnja hrane in pijače: komponente obloge iz PTFE nevtralnega okusa, ki preprečujejo kontaminacijo serije in so v skladu s strogimi sanitarnimi standardi.

• Industrijska obdelava vode in razsoljevanje: zelo stabilen nadzor nad kislimi ali alkalnimi vodnimi tokovi, dozirnimi linijami za kemikalije in omrežji za predelavo slane vode z visoko slanostjo.




Prilagojene storitve OEM/ODM in skladnost s kakovostjo

Pri Zhongguan Valve se zavedamo, da edinstveni delovni pogoji zahtevajo prilagojene rešitve. Nudimo celovite, strokovne storitve prilagajanja OEM in ODM za izpolnjevanje ciljnih tehničnih specifikacij:

• Konfiguracija materiala: Možnosti po meri za jedra diskov iz posebnih zlitin (kot sta Hastelloy ali Monel za elitno kemično obdelavo) ali obloge iz ultra čistega PFA po meri za polprevodniške tekočine.

• Ujemanje dimenzij in aktivacije: Prilagojene konfiguracije zgornje prirobnice v skladu z ISO 5211 za brezhibno, neposredno integracijo z vašimi obstoječimi avtomatiziranimi pnevmatskimi ali električnimi aktuatorji.

• Zasebno označevanje in blagovna znamka: Lasersko vgravirane tablice z imeni, barvni premazi po meri in lastniška blagovna znamka za ulivanje, prilagojena mednarodnim distributerjem ventilov.

Strogo zagotavljanje kakovosti

Vsak posamezen popolnoma obložen ventil je podvržen strogemu proizvodnemu pregledu, preden zapusti tovarno. To vključuje preskus z visokonapetostno iskro, da se zagotovi ničelna mikroporoznost ali luknjice v plasti obloge iz PTFE, čemur sledi standardni hidrostatični preskus lupine in tlaka sedeža. Naši proizvodni procesi so v celoti certificirani v skladu z ISO 9001, direktivo CE in standardi API, kar daje mednarodnim vodjem nabave popolno zanesljivost na terenu.

Izvozno pakiranje, pošiljanje in poprodajna logistika

Izvozna standardna zaščitna embalaža

Za preprečitev kakršnih koli poškodb pri transportu, trenja ali kontaminacije notranje obloge iz PTFE so vsi ventili opremljeni z zaščitnimi plastičnimi končnimi pokrovi, vakuumsko zaviti in varno zasidrani v lesenih zabojih za težke obremenitve, s certifikatom IPPC, ki niso primerni za zaplinjevanje. Neposredna bližina glavnih pomorskih pristanišč (Ningbo in Šanghaj) zagotavlja hiter in predvidljiv ladijski tranzit po vseh oceanskih, zračnih in železniških tovornih kanalih.

Celovita poprodajna podpora

• 18-mesečna garancija: Popolna kakovostna podlaga, ki pokriva vse mehanske in tesnilne komponente v normalnih pogojih delovanja od datuma pošiljanja.

• Tehnični odziv 24 ur na dan, 7 dni v tednu: Naša strokovna ekipa za aplikacije se odzove v 24 urah in pomaga mednarodnim strankam s smernicami za namestitev, izračuni navora in avtomatsko kalibracijo aktuatorja.

• Razpoložljivost nadomestnih delov v življenjskem ciklu: Originalna nadomestna tesnila, sedeži iz PTFE in drogovi so trajno shranjeni na zalogi, da se zagotovi hitro globalno pošiljanje in zmanjšajo prekinitve delovanja strank.
