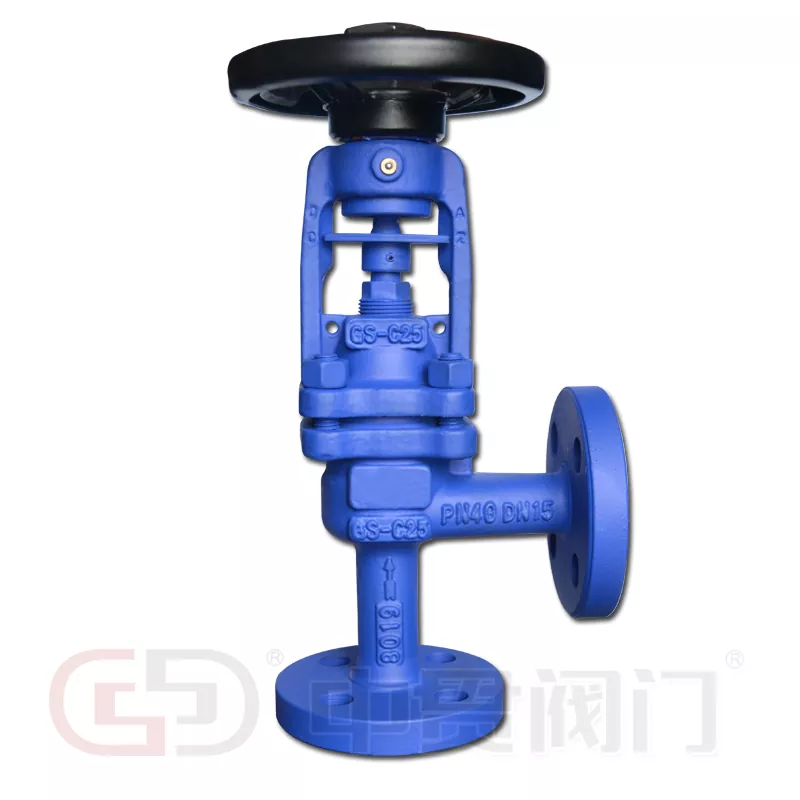

DIN standardni kotni zaporni ventil z mehom

Zhongguan dobavljaDIN standardni kotni zaporni ventil z mehomza nabavo industrijskih cevovodov, ki združuje strukturo telesa pod kotom 90° s kovinskim tesnilom stebla z mehom za sisteme pare, termičnega olja, vroče vode, procesnih plinov in amoniaka. Ventil je na voljo v materialih za ohišje, vključno z litim železom, nodularnim železom, litim jeklom in nerjavnim jeklom, z možnostmi meha iz SS304, SS316, SS316L, SS310S in Hastelloy C. Določeno območje velikosti je DN15–DN400, z nazivnimi tlaki PN16–PN40 in navedeno najvišjo temperaturo 600 °C.

Oblikovanje kotnega vzorca za industrijske cevovode

Telo kotnega vzorca preusmeri tok za 90°, kar integrira spremembo smeri v strukturo ventila. Ta ureditev lahko odpravi ločeno koleno v združljivih postavitvah cevi, zmanjša število povezav in poenostavi namestitev v zaprtih prostorih.

• Kompaktna napeljava cevovoda:Vključuje spremembe smeri pretoka na mestu ventila.
• Regulacija pretoka:Krožni ventil in sedež nadzorujeta prehod procesnega medija.
• Učinkovitost izklopa:Struktura sedeža podpira izolacijo v industrijskih fluidnih sistemih.
• Dostop za vzdrževanje:Sklop pokrova in droga omogoča dostop do notranjih delovnih komponent.

Struktura tesnjenja kovinskega meha

Kovinski meh obdaja gibljivo steblo in se med delovanjem ventila razširi ali skrči. Ustvari oviro med procesnim medijem in zunanjim okoljem ter zmanjša odvisnost od običajnega pakiranja kot primarnega tesnila stebla.

Dvojno tesnjenje z mehom in pakiranjem

Tesnilni sistem združuje kovinski meh s sekundarnim PTFE ali grafitnim tesnilom.

• Primarno tesnjenje:Meh omejuje uhajanje procesnega medija vzdolž stebla ventila.
• Sekundarno tesnjenje:Embalaža predstavlja dodatno oviro, če meh izgubi celovitost.
• Stabilnost delovanja:Ustrezni materiali za meh in dobro mehansko zasnovo podpirajo storitve v sistemih, ki so izpostavljeni povišanim temperaturam in ponavljajočemu se delovanju ventilov.

Ta konfiguracija je še posebej pomembna za uporabo s paro, termalnim oljem in procesnim plinom, kjer je pomemben zunanji nadzor uhajanja.

Materiali in tehnične specifikacije

Izbira materiala za različne pogoje delovanja

• GG25 in GGG40:Možnosti iz litega železa in nodularnega železa za industrijske vodovodne in komunalne sisteme v okviru njihovih veljavnih delovnih ocen.
• 1.0619+N (GS-C25):Lito jeklo za industrijske aplikacije, ki vsebujejo pritisk.
• 1.4308 (CF8) in 1.4408 (CF8M):Možnosti iz nerjavečega jekla za storitve, ki zahtevajo odpornost proti koroziji.
• Meh SS316L in SS310S:Alternativni razredi nerjavnega jekla za različna kemična in toplotna okolja.
• Hastelloy C meh:Možnost zlitine za uporabo z zahtevnimi korozivnimi mediji.
• Stelitno navarjanje:Izbirna površinska obdelava sedeža in diska za aplikacije, ki zahtevajo večjo odpornost proti obrabi.

Medijske in industrijske aplikacije

Standardni kotni prečni ventil z mehom DIN je primeren za industrijske sisteme, ki zahtevajo spremembe smeri pretoka, nadzorovan prehod tekočine in zmanjšano puščanje stebla.

• Parni sistemi:Industrijska distribucija pare in toplotna obdelava — glej tudiDIN standardni zaporni ventil z mehom.
• Tokokrogi termičnega olja:Sistemi za prenos toplote, ki delujejo pri povišanih temperaturahDIN standardni krožni ventilje sorodna možnost ravnega vzorca.
• Kroženje vode:Cevovodi za toplo in hladno vodo v industrijskih objektih.
• Procesni plinovodi:Sistemi za ravnanje s plinom, kjer je tesnjenje vretena ključnega pomena pri načrtovanju.
• Rastline amoniaka:Procesni sistemi, ki zahtevajo ustrezno združljivost materialov.
• Ogrevalne instalacije:Industrijska omrežja za prenos toplote, ki uporabljajo paro ali toplotne tekočine.

Konfiguracija kotnega telesa združuje spremembe smeri pretoka in delovanje ventila v enem sklopu, zaradi česar je uporabna pri kompaktnih postavitvah cevovodov. Za povezane komponente cevovoda glejteDIN standardni povratni ventil, theStandardni zaporni ventil DIN, inCedilo tipa Y po standardu DIN.

Ključne specifikacije za izbiro ventila

Standardni kotni prečni ventil z mehom DIN je mogoče oceniti z uporabo naslednjih delovnih in namestitvenih parametrov:

1. Srednje:Para, termalno olje, voda, amoniak ali procesni plin.
2. Pogoji delovanja:Projektni tlak, normalna temperatura in najvišja delovna temperatura.
3. Dimenzije cevovoda:Velikost DN, vrsta povezave in prostor za namestitev.
4. Materialne zahteve:Telo, pokrov motorja, meh, sedež, disk in embalažni material.
5. Funkcija ventila:Regulacija pretoka, izolacija ali kombinacija obojega.
6. Veljavni standard:Zahtevani standard DIN, priključne mere in zahteve za pregled.

Zhongguan Proizvodnja in tehnična podpora

Zhejiang Zhongguan Valve Manufacture Co., Ltd.se že več kot 19 let osredotoča na proizvodnjo in dobavo ventilov s proizvodnimi bazami v Tianjinu in Wenzhouju. Baza Tianjin je bila ustanovljena leta 2016, leta 2019 pa je sledila ustanovitev podjetja Zhejiang v Oubei, Yongjia, Wenzhou.

Njegova paleta izdelkov vključujelopute, krogelni ventili, zaporni ventili, kontrolni ventili, nožni ventili, cedila in regulacijski ventili. Proizvodna oprema vključuje stroje za testiranje tlaka ventilov, opremo za vgradnjo sedeža ventila, opremo za vgradnjo tulca gredi in opremo za označevanje ventilov.

Tehnična podpora zajema izbiro ventila glede na delovno temperaturo in vrsto medija. Pregledi proizvodnje vključujejo testiranje tlaka, podjetje pa zagotavlja enoletno garancijo z brezplačno zamenjavo za potrjene težave, povezane s kakovostjo, v skladu s svojimi servisnimi pogoji. Pregledate lahko tudi našepotrdilainzadružni primeri.

Za sisteme industrijske pare, termalnega olja, vode in plinaStandardni kotni ventil DIN z mehomzdružuje ohišje s kotnim vzorcem, kovinsko tesnilo stebla z mehom in več možnosti materiala za uporabo v industrijskih cevovodih. Raziščite v celotiStandardni industrijski ventil DINza povezane komponente cevovoda.

pogosta vprašanja

Ali je mogoče ventil namestiti v kateri koli smeri?

Namestitev mora slediti smeri pretoka, ki je navedena na ohišju ventila. Telo kota ima definirane vstopne in izstopne odprtine, zato mora postavitev cevi ustrezati predvideni poti pretoka.

Kateri so zgodnji znaki obrabe ali okvare meha?

Zunanje puščanje okoli območja stebla, nestabilen spodnji tlak ali opazna sprememba delovnega navora lahko kažejo na obrabo meha. Sekundarna embalaža lahko zagotovi začasno tesnjenje, vendar je treba meh pregledati in zamenjati, če se potrdi poškodba.

Ali je mogoče ventil opremiti s pogonom?

Ventil se lahko dobavi z montažnim vmesnikom za združljive ročne, pnevmatske ali električne pogone. Izbira aktuatorja je odvisna od zahtev glede navora, giba in delovnih pogojev določene velikosti ventila.

Kaj je treba preveriti med namestitvijo prirobnice?

Preverite poravnavo prirobnice, vrsto tesnila in zaporedje zategovanja vijakov. Neenakomerna obremenitev vijaka lahko popači telo ali povzroči puščanje, zlasti pri večjih velikostih DN in višjih nazivnih tlakih.

Ali so nadomestni meh in komponente sedeža na voljo ločeno?

Za združljive modele ventilov je mogoče dobaviti nadomestne komponente meha, sedeža, diska in tesnila. Pravi del je odvisen od velikosti ventila, stopnje tlaka, materiala telesa in materiala meha, ki je bil prvotno določen.Kontaktirajte nasz izvirno specifikacijo za nadomestno ponudbo.
