Zaporni ventiliso pogosto uporabljene komponente za nadzor pretoka v industrijskih cevovodnih sistemih, kjer se zahteva zanesljivo zapiranje, minimalna izguba tlaka in dolga življenjska doba. Ta članek pojasnjuje, kako delujejo zaporni ventili, kako njihova konstrukcijska zasnova vpliva na zmogljivost in kako tehnični parametri vplivajo na odločitve o izbiri. Obravnava tudi pogosta vprašanja, ki jih postavljajo inženirji in strokovnjaki za nabavo, ter zagotavlja strukturirano, praktično referenco, usklajeno z industrijsko uporabo v resničnem svetu in vedenjem pri iskanju.
Zaporni ventil je ventil z linearnim gibanjem, zasnovan predvsem za vklop/izklop in ne za regulacijo pretoka. Jedrni mehanizem je sestavljen iz ravnih ali klinastih vrat, ki se premikajo navpično med dvema sedežema ventilov. Ko so vrata popolnoma odprta, se vrata popolnoma umaknejo s poti pretoka, kar omogoča prehajanje tekočine skozi z minimalnim uporom. Ko so vrata zaprta, se vrata spustijo in tvorijo tesno tesnilo ob sedežih, kar učinkovito zaustavi pretok.
Zaradi tega načela zasnove so zaporni ventili še posebej primerni za aplikacije, ki zahtevajo pretok skozi celotno vrtino in redko delovanje. Za razliko od dušilnih ventilov zaporni ventili zmanjšajo turbulenco in erozijo, ko so popolnoma odprti, kar prispeva k daljši življenjski dobi sistema in manjšim izgubam energije.

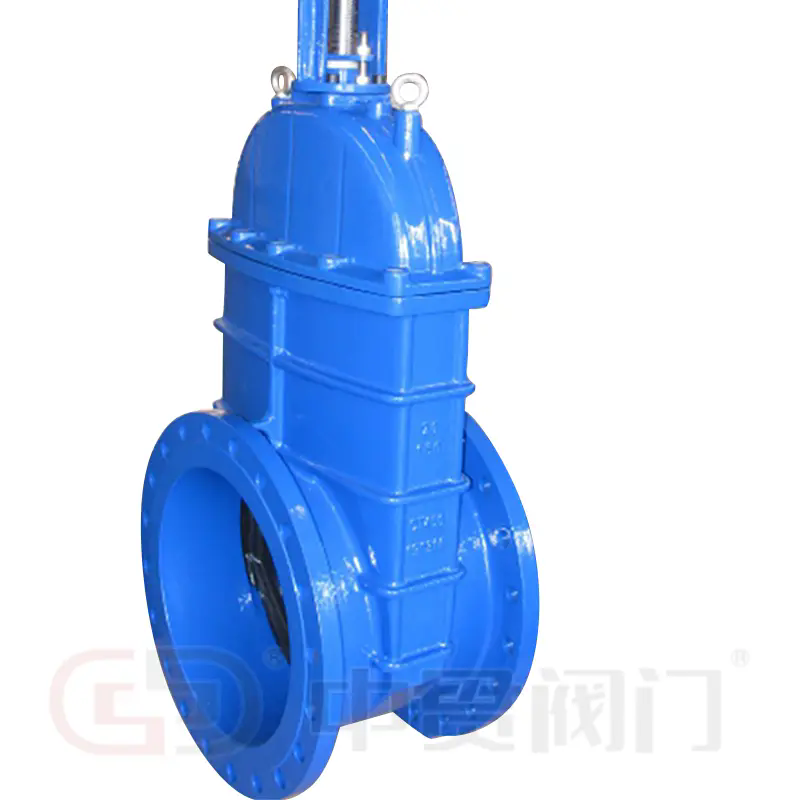

S strukturnega vidika običajne konfiguracije zapornih ventilov vključujejo zasnove z dvižnim in nedvižnim steblom. Zaporni ventili z dvižnim steblom zagotavljajo vizualno potrditev položaja ventila, medtem ko so zasnove z nedvižnim steblom prednostne pri namestitvah z omejenim navpičnim odmikom. V notranjosti lahko zaporni ventili uporabljajo trdne zagozde, prožne zagozde ali vzporedne drsne zapornice, od katerih je vsaka izbrana na podlagi tlaka, temperature in značilnosti medija.
Razumevanje tehničnih parametrov je bistvenega pomena za ocenjevanje primernosti zapornega ventila v danem sistemu. Ti parametri neposredno vplivajo na zanesljivost tesnjenja, varnost delovanja in dolgotrajno obstojnost.
| Parameter | Opis | Industrijski pomen |
|---|---|---|
| Nazivni premer (DN) | Velikost notranjega prehoda ventila | Zagotavlja združljivost z dimenzijami cevovoda in zahtevami glede pretoka |
| Ocena tlaka (PN/razred) | Najvišji dovoljeni delovni tlak | Določa varno delovanje v pogojih sistemskega tlaka |
| Material telesa | Običajno lito železo, ogljikovo jeklo, nerjavno jeklo, legirano jeklo | Določa odpornost proti koroziji, trdnost in temperaturno toleranco |
| Material sedeža | Konstrukcije iz kovine v kovino ali z mehkim sedežem | Vpliva na učinkovitost tesnjenja in odpornost proti obrabi |
| Delovna temperatura | Najnižje in najvišje dovoljene temperature | Zagotavlja celovitost ventilov v visokotemperaturnih ali kriogenih sistemih |
| Končaj povezavo | Prirobnični, navojni, varjeni | Vpliva na način namestitve in dostopnost vzdrževanja |
Natančna uskladitev teh parametrov s pogoji načrtovanja sistema zmanjša tveganje okvare in optimizira stroške življenjskega cikla. V visokotlačnih ali visokotemperaturnih okoljih sta izbira materiala in oblika sedeža še posebej kritična.
Zaporni ventili se zaradi svoje preproste strukture in zanesljive zaporne zmogljivosti uporabljajo v številnih panogah. V sistemih za čiščenje vode in komunalnih sistemih za oskrbo so zaporni ventili običajno nameščeni v glavnih distribucijskih vodih, kjer je potrebna polna zmogljivost pretoka in majhna izguba tlaka.
V naftnem in plinskem sektorju se zaporni ventili uporabljajo v operacijah navzgor, v sredini in na koncu toka. Zaradi svoje zmožnosti prenašanja visokih pritiskov in temperatur so primerni za cevovode za surovo nafto, enote za rafiniranje in skladišča. Industrijski standardi, kot sta API in ASME, pogosto urejajo njihovo načrtovanje in testiranje v teh okoljih.
Objekti za proizvodnjo električne energije so odvisni od zapornih ventilov v sistemih napajalne vode kotlov, parnih vodih in hladilnih krogih. Pri tem so zaporni ventili s kovinskim sedežem prednostni zaradi svoje sposobnosti, da prenesejo temperaturne cikle in abrazivne medije. Obrati za kemično predelavo uporabljajo tudi zaporne ventile, kjer se zahtevata kemična združljivost in tesno zapiranje.
V teh panogah je dosledna zahteva zanesljiva izolacija in ne modulacija pretoka, kar krepi pomen pravilnega pozicioniranja ventilov in praks delovanja.
Izbira zapornega ventila se začne z jasnim razumevanjem pogojev delovanja, vključno s tlakom, temperaturo, vrsto medija in frekvenco aktiviranja. Prevelika specifikacija poveča stroške brez dodatnih koristi, medtem ko premajhna specifikacija uvaja operativno tveganje.
Prakse vzdrževanja se osredotočajo na redne preglede navojev stebla, celovitost embalaže in stanje sedeža. Ker zaporni ventili niso zasnovani za dušenje, se je treba izogibati delnemu odpiranju med delovanjem, da preprečite tresljaje in poškodbe sedeža.
Vrednotenje delovanja pogosto vključuje hidrostatično testiranje, testiranje tesnjenja sedeža in pregled dimenzij med zagonom. Med življenjsko dobo spremljanje zahtev glede navora in učinkovitosti tesnjenja omogoča zgodnjo indikacijo obrabe ali neusklajenosti.
V: Kako se zaporni ventil razlikuje od krogelnega ventila pri regulaciji pretoka?
O: Zaporni ventil uporablja linearno gibanje za dvigovanje ali spuščanje zapornic, kar zagotavlja pretok skozi celotno izvrtino, ko je odprt, in minimalno izgubo tlaka. Krogelni ventil uporablja rotacijsko gibanje in je bolj primeren za hitro delovanje, vendar lahko povzroči večji upor pretoka, odvisno od zasnove.
V: Kako je treba namestiti zaporni ventil, da zagotovimo dolgoročno zanesljivost?
O: Zaporne ventile je treba namestiti popolnoma odprte ali popolnoma zaprte med delovanjem sistema, poravnane s središčnicami cevovoda in podprte, da se preprečijo zunanje obremenitve. Bistvena sta pravilna usmeritev droga in upoštevanje specifikacij navora.
V: Kako pogosto je treba vzdrževati zaporne ventile v industrijskih sistemih?
O: Pogostost vzdrževanja je odvisna od delovnih pogojev, vendar je priporočljivo redno preverjanje, zlasti v visokotemperaturnem ali korozivnem okolju. Rutinsko cikliranje pomaga preprečiti zaseg stebla in degradacijo polnila.
Zaporni ventili ostajajo temeljni sestavni del industrijskega nadzora tekočin zaradi svoje strukturne preprostosti, zmogljivosti polnega pretoka in zanesljivega delovanja zapiranja. Ko so tehnični parametri, pogoji uporabe in vzdrževalne prakse pravilno usklajeni, zaporni ventili zagotavljajo dolgo življenjsko dobo in predvidljivo delovanje.
Ko se proizvodni standardi razvijajo in tehnologije materialov napredujejo, se zaporni ventili še naprej prilagajajo vedno bolj zahtevnim delovnim okoljem.Ventil Zhongguanse osredotoča na zagotavljanje rešitev zapornih ventilov, zasnovanih za izpolnjevanje mednarodnih standardov, hkrati pa obravnava praktične zahteve industrije.
Za dodatne tehnične podrobnosti, navodila za uporabo ali podporo za specifičen projektkontaktirajte nasda bi razpravljali o tem, kako lahko izdelke Zhongguan Valve samozavestno in učinkovito vključite v vaš cevovodni sistem.
-
