Kaj je čelno varjenje? Kakšne so razlike med BW in SW, prirobničnimi, navojnimi povezavami?

2026-05-12 0 Pusti mi sporočilo

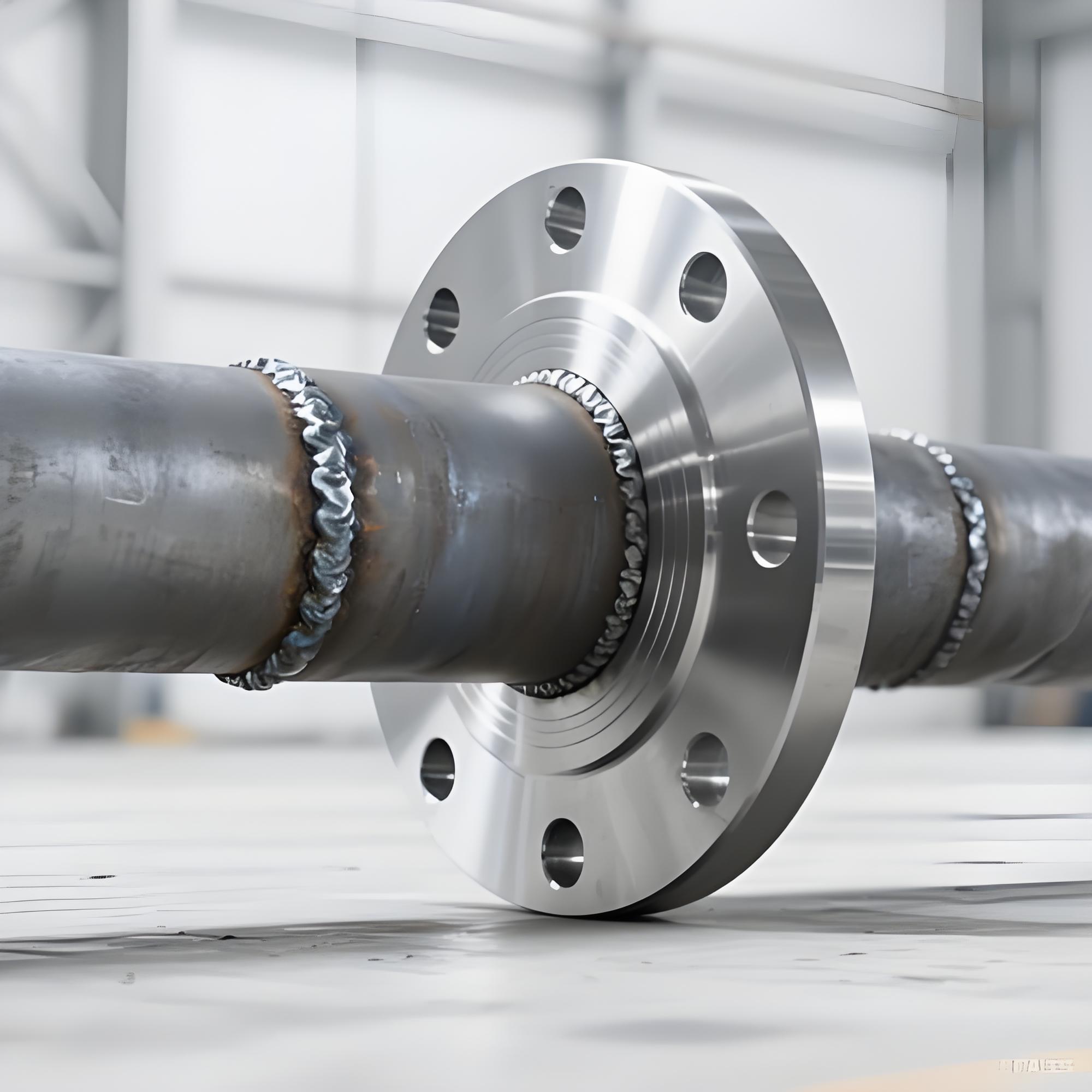

Sočelno varjenje je metoda varjenja, pri kateri sta konca dveh obdelovancev postavljena drug proti drugemu, segreta istočasno po celotni končni površini, pritisk pa je praktičen za doseganje atomske vezi med obema obdelovancema v trdnem stanju in ju tako spoji v en kos.

Da boste lažje razumeli, je podana primerjava z več vidikov:

1. Razlika od "Socket Welding" (običajno se uporablja za cevovode z majhnimi izvrtinami)

Primerjalni element	Čelno varjenje	Varjenje vtičnic
Način povezave	Konci so poravnani in zvarjeni neposredno	En konec je vstavljen v drugega in na zunanji strani kotno varjen
Razpon velikosti cevi	Običajno se uporablja za DN50 in več	Običajno se uporablja za DN50 in manjše
Vrsta zvara	Čelni zvar, popolna penetracija	Kotni zvar, ni popolnoma prebit
Notranja vrzel	Brez stopnic, gladka notranja stena	Obstaja vrzel, ki lahko nabira medij ali povzroči korozijo
Metoda pregleda	Lahko se radiografira (RT), visoka zanesljivost	Težko za radiografijo (RT), večinoma MT ali PT
Zmogljivost trdnosti	Sposoben prenesti višje pritiske, temperaturo in obremenitve zaradi utrujenosti	Primerno za nizek tlak in statične pogoje

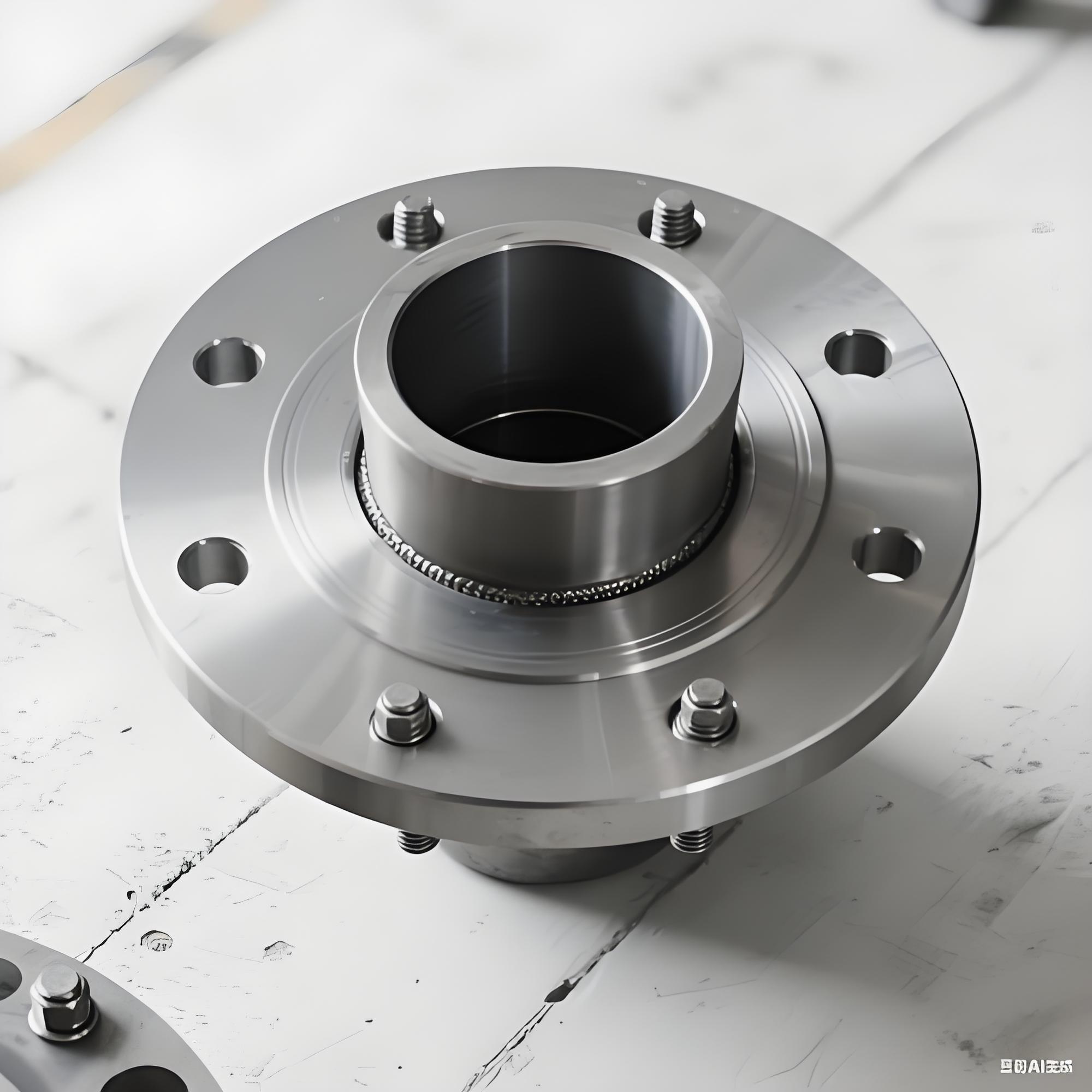

2. Razlika od "prirobničnega priključka" (običajno uporabljenega za ventile in vmesnike opreme)

Primerjalni element	Čelno varjenje	Prirobnična povezava
Povezava Narava	Trajna, neodstranljiva	Odstranljiv, enostaven za vzdrževanje in zamenjavo
Tesnilna točka	Brez tesnilnega tesnila; sam zvar je tesnilo	Zanaša se na tesnila in vijake; obstajajo potencialne točke puščanja
Pogoji storitve	Visoka temperatura, visok tlak, močno nihanje temperature	Običajni pogoji, možno jih je nadgraditi z različnimi ocenami tesnil
Namestitev in vzdrževanje	Potreben je usposobljen varilec; težko spremeniti po varjenju	Hitra montaža z zategovanjem vijakov; priročno za pregled
Teža in prostor	Kompaktna struktura, brez prirobnic, prihrani prostor in material	Prirobnice zavzamejo več prostora, povečajo težo in stroške
Tipične aplikacije	Glavni parni vodi, vodikovi servisni vodi, priključki visokotlačnih visokotemperaturnih ventilov	Vmesniki opreme, ventili ali deli cevi, ki zahtevajo redno razstavljanje

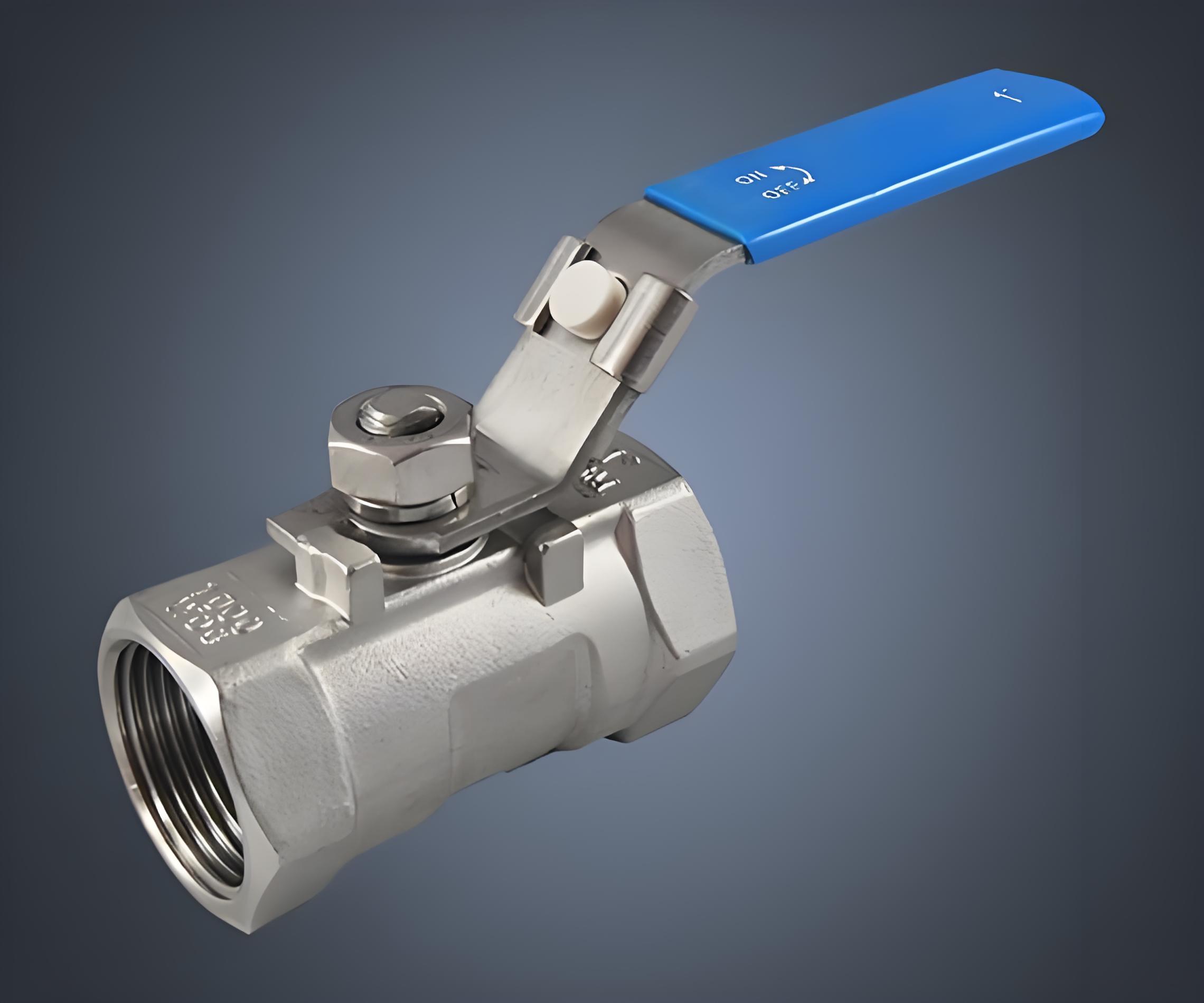

3. Razlika od "navojne povezave" (običajno uporabljena za majhne izvrtine, nizek tlak)

Primerjalni element	Čelno varjenje	Navojna povezava
Zanesljivost tesnjenja	Izjemno visoka, brez puščanja (če je zvar zdrav)	Nizek, zanaša se na tesnilo ali PTFE trak; lahko zrahlja pod vibracijami
Omejitev tlaka/temperature	Lahko se uporablja za ultra visok tlak in ultra visoko temperaturo	Omejeno na srednji/nizek tlak in normalno ali zmerno temperaturo
Moč povezave	Taljena v celoti, trdnost blizu navadne kovine	Koncentracija napetosti v korenu navoja
Težava pri namestitvi	Potrebna je varilna oprema in usposobljen varilec	Potrebuje samo ročno orodje; se lahko hitro sestavi na mestu
Tveganje puščanja	Skoraj brez puščanja, če je zvar zdrav	Zaradi nihanja temperature ali vibracij lahko postopoma pride do puščanja

Povzetek: Kdaj izbrati "Sočno varjenje"?·
Velikost cevi≥ DN50
storitev:visoka temperatura (npr. nad 450 °C) ali visok tlak (npr. nad 10MPa)
Zahtevano je ničelno tveganje puščanja, npr. strupenih, vnetljivih ali eksplozivnih medijev
Cev je treba radiografirati za nadzorovano kakovost zvara
Dolga načrtovana življenjska doba, pričakovano minimalno ali nič vzdrževanja (npr. glavni parni vodi v elektrarnah)

Z enim stavkom: sočelno varjenje je najmočnejši, najzanesljivejši in neodstranljiv način povezovanja, primeren za težke delovne pogoje z velikimi odprtinami, visoko temperaturo, visokim pritiskom in brez puščanja.
