ISO5211 je pomemben standard, ki ga je zastavila Mednarodna organizacija za standardizacijo (ISO) zapovezovalni ventilaktuatorji do industrijskih zaklopk. Njegov glavni cilj je zagotoviti, da so ventili za delnice (kot so metuljčki in kroglični ventili) in aktuatorji združljivi in jih je mogoče enostavno izmenjati po vsem svetu. Standard jasno definira dimenzije prirobnic, potrebe po navoru, vzorce lukenj in pogonske strukture. Določa tudi največje vrednosti navora (od 32 do 10.000 nm) za različne vrste prirobnic (od F03 do F25). Z enotno zasnovo vmesnika ISO5211 bistveno poenostavi postopek ujemanja med ventili in aktuatorji, zmanjšuje kompleksnost namestitve in izboljšuje učinkovitost sistema in učinkovitost vzdrževanja.
Glede na konstrukcijsko zasnovo ISO5211 poudarja standardizacijo prirobnic z visoko platformi (zgornje montažne platforme), kar omogoča neposredno namestitev aktuatorjev, odpravljanje tradicionalnih nosilcev in povezovanje gredi, s čimer se zmanjša število komponent in poveča stabilnost. Na primer, ventili za metulje, ki ustrezajo temu standardu, je mogoče neposredno prilagoditi pnevmatskim ali električnim pogonom za hitro namestitev in natančen nadzor.
Tako se uporablja tudi v našem ventilu za metulje, lahko zagotovimo različne standarde, če potrebujete okroglo steblo, lahko tudi zagotovimo, običajno je bilo mogoče uporabiti v nekaterih državah, kot sta Vietnam in Rusija ECT.
Kvadratna gred je oblika pogonske gredi, ki jo priporoča standard ISO5211. Njegove temeljne prednosti so:
1. Visoka učinkovitost prenosa navora: Kvadratna gred prenaša navora skozi rav kontakt, ki ima večjo trenje kot okrogla gred, in lahko učinkovito zmanjša tveganje za zdrs, zlasti primerno za visokotlačne in visokofrekvenčne scenarije delovanja.
2. Nadzorni pozicioniranje: Ključna pot ujemanja vmesnika kvadratne gredi in aktuatorja (na primer kvadratni ključ desnega kota ali diagonalni kvadratni ključ) lahko zagotovi strogo poravnavo osi pogona in ventila, pri čemer se izognete odpovedi tesnila, ki jo povzroča odstopanje kota.
3. Standardizacija in združljivost: ISO5211 Določi velikost kvadratne gredi in položaj luknje pri prirobnici, tako da se lahko aktuatorji in ventili različnih blagovnih znamk brezhibno povežejo, kar bistveno izboljša prilagodljivost dobavne verige.
4. Vsesplošna aplikacija na mednarodnem trgu: Oblikovanje kvadratnih gredi je postalo osrednje na evropskih, ameriških in mednarodnih trgih višjega cenovnega razreda. Na primer, uvoženi pnevmatski kroglični ventil Amisca v Združenih državah Amerike sprejme visoko platformo kvadratne gredi ISO5211, neposredno namesti aktuator brez dodatne prilagoditve in podpira steblo proti zdrsu in protistatične nastavitve, ki so primerne za ostre delovne pogoje. Podobne zasnove najdemo tudi v izdelkih iz industrijskih ventilov iz Nemčije, Japonske in drugih držav, kar odraža njihovo tehnološko zrelost in zanesljivost.

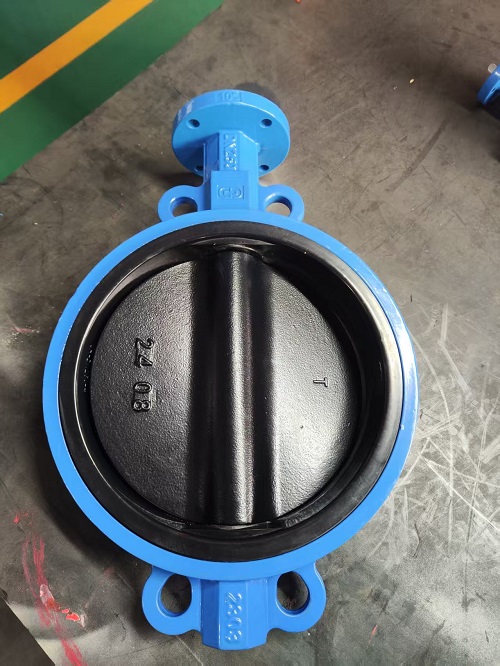

So that’s the reason why square stem and Iso5211 usually show up together, our Bare Stem and Square Stem Butterfly Valve also follow this, some our customer also ask why the top flange have some other drilling, it was multi-standard (ISO 5211/GB standard.), some dimension we have wide range customer, some Russia customer think the round stem is fine, cause usually have lower cost, so in some dimensions in our Bare Stem and Square Stem Butterfly Ventil, ne zagotavljamo samo enega standarda.
