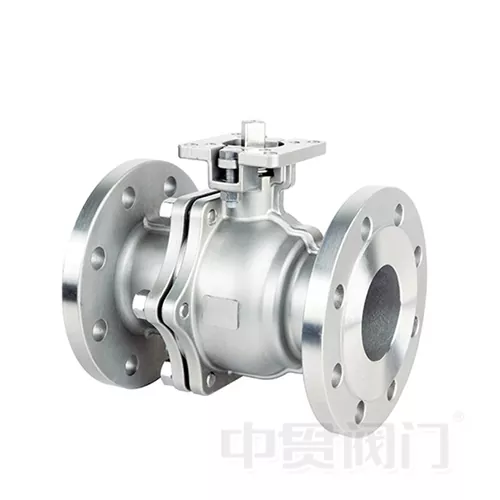

Krogelni ventil iz nerjavečega jekla s standardno prirobnico in visoko platformo ASME

Krogelni ventil iz nerjavečega jekla s standardno prirobnico in visoko platformo ASME je industrijski ventil profesionalnega razreda, zasnovan za obvladovanje jedkih medijev, pogojev visoke temperature/visokega tlaka in strogih zahtev glede tesnjenja v sistemih za nadzor tekočin.

Telo ventila in vsi deli, ki so v stiku z vodo, so izdelani iz vrhunskega nerjavečega jekla (na voljo CF8 / CF8M / CF3M), v kombinaciji s standardnimi prirobnicami ASME B16.5, ki zagotavljajo varno in zanesljivo povezavo s cevnimi sistemi. V primerjavi z običajnimi krogelnimi ventili je edinstvenintegrirana zasnova visoke platformeima standardizirano montažno podlogo ISO 5211 neposredno na vrhu ohišja ventila, kar omogoča hitro namestitev pnevmatskih, električnih ali elektrohidravličnih aktuatorjev brez dodatnih nosilcev.

Kot eden izmed osrednjih produktovVentil Zhongguan, se ta krogelni ventil pogosto uporablja pri prenosu nafte in plina, kemičnih reaktorskih sistemih, sanitarnih vodih za živila, sistemih za farmacevtsko prečiščeno vodo, razsoljevanju morske vode in sistemih za ladijski balast. Z odlično odpornostjo proti koroziji, tesnjenjem brez puščanja, ki je neprepustno za mehurčke, in protipožarno varno zasnovo zagotavlja dolgoročno stabilno delovanje, hkrati pa bistveno zmanjša pogostost vzdrževanja in skupne stroške lastništva.

Ključne tehnične prednosti

1. Odlična odpornost proti koroziji in visokim temperaturam

• Možnosti materiala: Telo ventila in krogla iz CF8 / CF8M (304 / 316 nerjavečega jekla) ali višjega razreda CF3M (316L). Optimizirana vsebnost niklja, kroma in molibdena zagotavlja izjemno odpornost na žveplovo kislino, klorovodikovo kislino, alkalne raztopine, slano pršilo in različna organska topila.
• Temperaturno območje: Primerno za -29 °C do +250 °C (razširljivo na +350 °C z možnostmi pakiranja pri visoki temperaturi). Zanesljivo deluje v parnih vodih, sistemih z vročim oljem in drugih visokotemperaturnih aplikacijah brez okvare tesnjenja ali deformacije telesa.
• Združljivi mediji: surova nafta, zemeljski plin, raztopine kislin/alkalij, morska voda, farmacevtska topila, živila, mediji, ki vsebujejo klor, itd.

2. Neprepustna za mehurčke brez puščanja + požarno varna zasnova

• Ocena puščanja: preizkušeno v skladu z ISO 5208, razred VI (tesno za mehurčke) — ni vidnega puščanja pod nazivnim tlakom. Idealno za strupene, vnetljive ali medije visoke vrednosti.
• Požarno varna struktura: sekundarna tesnilna površina kovina-kovina med kroglo in sedežem. Tudi po izgorevanju mehkega sedeža ventil ohranja osnovno zapiranje, kar ustreza požarnovarnim standardom API 607 ​​/ ISO 10497.
• Protistatična zasnova: Antistatična vzmet med steblom in kroglo zagotavlja zanesljivo razpršitev naboja, kar odpravlja nevarnost eksplozije zaradi kopičenja statične elektrike.

3. Integrirana struktura visoke platforme – montaža aktuatorja v 5 minutah

• Standard vmesnika: visoka platforma je v skladu s standardom ISO 5211 in se neposredno ujema z glavnimi blagovnimi znamkami pnevmatskih in električnih aktuatorjev – prilagojene adapterske plošče ali nosilci niso potrebni.
• Učinkovitost namestitve: Montaža aktuatorja na kraju samem zahteva samo vijačenje + sklopko droga. Ena oseba lahko dokonča delo v 5 minutah, s čimer prihrani 2/3 časa namestitve v primerjavi s tradicionalnimi ventili, nameščenimi na nosilce.
• Stabilnost delovanja: integrirana platforma skrajša razdaljo prenosa med aktuatorjem in drogom, zmanjša zračnost in izboljša življenjsko dobo cikla ter natančnost povratnih informacij o položaju.

4. Majhen upor pretoka in visoka vrednost Cv – varčevanje z energijo

• Zasnova pretočne poti: zasnova s ​​polno ali standardno izvrtino z gladkimi notranjimi obrisi zmanjšuje padec tlaka. Modeli s polno izvrtino zagotavljajo vrednost Cv, ki je skoraj enaka kot pri cevi enake velikosti, pri čemer ohranjajo prvotne karakteristike pretoka sistema.
• Varčevanje z energijo: Nizek pretočni upor pomeni zmanjšano porabo energije pri črpanju. Pri 24-urnem neprekinjenem delovanju v kemičnih ali čistilnih napravah so lahko letni prihranki električne energije precejšnji.

5. Večnivojsko preprečevanje puščanja in dolga življenjska doba

• Tesnjenje stebla: V-obroč PTFE tesnilo z vzmetno prednapetostjo samodejno kompenzira obrabo — pogosto zategovanje tesnil ni potrebno.
• Podpora za kroglo: zasnova krogle, ki je lebdeča ali nameščena na opornik (odvisno od velikosti), s samomazalnimi pušami zmanjšuje navor in podaljšuje življenjsko dobo cikla. Preizkušeno na >50.000 preklopnih ciklov na GB/T 12237.

Tipične aplikacije in industrije

Enostavna namestitev in malo vzdrževanja

• Prirobnični priključek: v skladu z ASME B16.5 (razred 150/300/600). Neposredno prileganje standardnim cevnim prirobnicam — prilagoditev po meri ni potrebna.
• Hitra demontaža: Aktuator je privit neposredno na ploščad. Odstranitev aktuatorja za ročno delovanje v sili ali pregled ne vpliva na ohišje ventila ali povezavo cevi.
• Vzdrževanje v liniji: izbrani modeli podpirajo razstavljanje v liniji (preverite specifično zasnovo) — zamenjajte sedeže ali tesnila, ne da bi odstranili celoten ventil iz cevovoda, kar znatno skrajša čas izpada.
• Interval vzdrževanja: V normalnih pogojih vsakih 12 mesecev preglejte tesnilo tesnila in obratovalni moment. Dejanska življenjska doba lahko preseže 5 let, odvisno od medija in frekvence ciklov.

Tehnične specifikacije

Razpoložljive možnosti

• Vrsta aktuatorja: ročno polžasto gonilo / enojno/dvojno delujoč pnevmatski / električni (24V/110V/220V/380V) / elektrohidravlični
• Material sedeža: PTFE / RPTFE / PEEK / kovinsko trdo tesnilo
• Obdelava krogle: zrcalno polirano/nitrirano utrjevanje/prevleka iz volframovega karbida
• Posebne možnosti: Zaklepna naprava / Odzračevalna odprtina / Podaljšano steblo / Izolacijski plašč

Zakaj izbrati ventil Zhongguan?

• Proizvodni standardi: stroga skladnost s standardi ASME, API, ISO, GB/T. Na voljo so certifikati o materialih, poročila o tlačnih preskusih in požarno varni certifikati.
• Zagotavljanje kakovosti: 100 % tovarniško testiranje tlaka + testiranje tesnila. Za vsak ventil je zagotovljeno, da ustreza določenim parametrom.

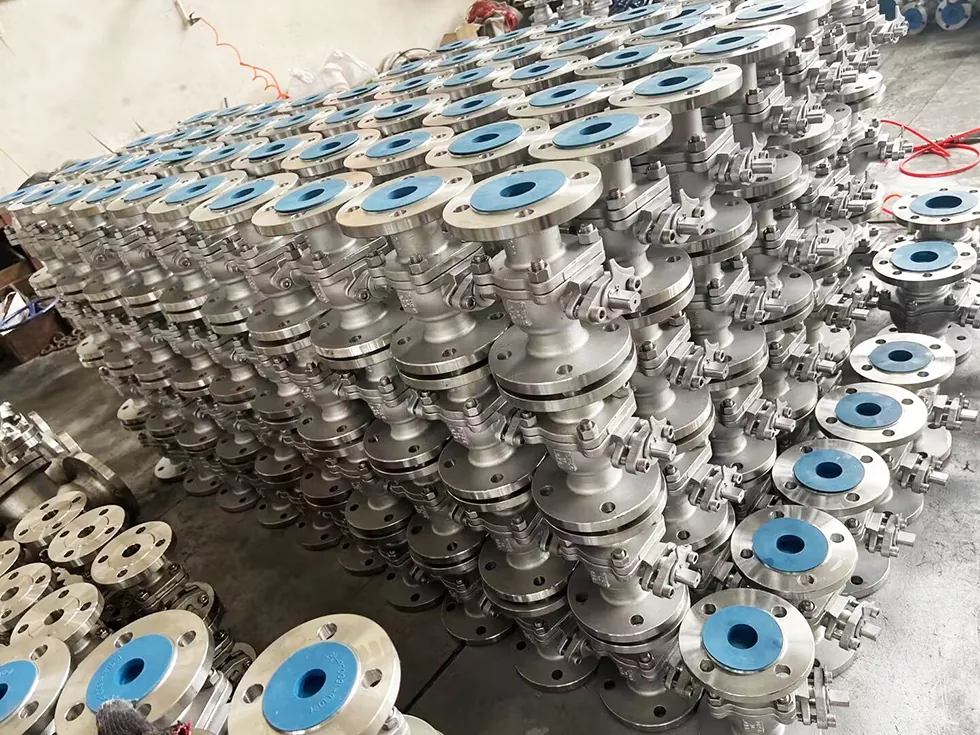

• Hiter odziv: standardno založeni izdelki so poslani v 24 urah. Nestandardna naročila/naročila po meri dostavljena v 2–4 tednih.
• Tehnična podpora: Popolna storitev od izračuna velikosti in navodil za namestitev do poprodajnega vzdrževanja.

Pošlji povpraševanje

Za podrobnejšo ponudbo, tehnične risbe, dimenzionalne liste ali vzorce izpolnite spodnji obrazec ozkontaktirajte nasneposredno.
